Воздухоохладители КВО, КФО

Описание
Характеристики
Сопутствующие товары
Скачать прайс-лист
20 сентября 2017 459.8 kb

Компания РОВЕН предлагает купить воздухоохладители кво, кфо в Самаре по выгодной цене. Приглашаем посетить наш офис по адресу: г. Самара, ул. Клиническая, 212, корпус «Г», офис 209. Вы также можете позвонить по телефону +7 846 374 02 14, наши специалисты ответят на все ваши вопросы.

Канальные воздухоохладители предназначены для охлаждения и осушения приточного, рециркуляционного воздуха или их смеси в компактных стационарных системах вентиляции и кондиционирования производственных, общественных или жилых зданий. Охладители устанавливаются непосредственно в воздуховоды прямоугольного сечения.
Обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси, а так же вещества, вызывающие коррозию или разложение алюминия, меди, цинка.
В качестве хладогента в охладителях КВО могут использоваться вода или незамерзающие смеси. Максимально допустимое давление жидкости в охладителях составляет 1,6 МПа.
В качестве хладагента во фреоновых охладителях КФО могут использоваться фреон R22, R407C, R410A. При поставке теплообменники наполнены инертным газом, который необходимо удалить при подсоединении к холодильному контуру.

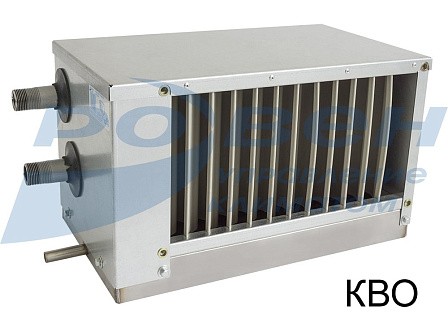

Конструкция охладителя представляет собой корпус, выполненный из оцинкованной стали, внутри которого устанавливаются теплообменник, каплеуловитель и поддон.
Теплообменник выполнен из медных трубок, расположенных в шахматном порядке, с алюминиевым оребрением.

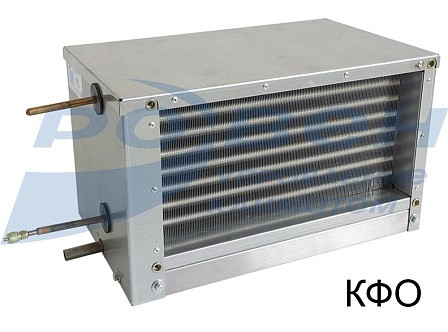

Фреоновый охладитель отличается конструкцией распределительного узла («паука») и спецификой подвода хладагента. Коллекторы фреонового теплообменника выполняются из медных трубок. Присоединение теплообменника к трубопроводам, подводящим хладагент, осуществляется посредством пайки.
Каплеуловитель представляет собой набор специальных пластиковых пластин, эффективно улавливающих конденсат и собирающих его в поддон, расположенный в нижней части корпуса охладителя.
Поддон дополнительно теплоизолирован и снабжен отводным патрубком для слива конденсата.
При монтаже воздухоохладителя необходимо обеспечить его горизонтальное положение.
Для достижения максимальной производительности охладитель необходимо подключать противоточно.

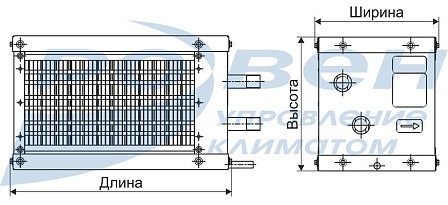

Габаритные и присоединительные размеры (мм)

КВО, КФО чертеж.jpg

Водяной охладитель КВО

Модель

B

H

B1

H1

L

КВО 40-20

400

200

520

340

300

КВО 50-25

500

250

620

390

КВО 50-30

500

300

620

440

КВО 60-30

600

300

720

440

КВО 60-35

600

350

720

490

КВО 70-40

700

400

820

540

КВО 80-50

800

500

920

640

КВО 90-50

900

500

1035

655

КВО 100-50

1000

500

1135

655

Фреоновый охладитель КФО

Модель

B

H

B1

H1

L

КФО 40-20

400

200

564

283

300

КФО 50-25

500

250

664

333

КФО 50-30

500

300

664

383

КФО 60-30

600

300

764

383

КФО 60-35

600

350

764

433

КФО 70-40

700

400

864

483

КФО 80-50

800

500

964

583

КФО 90-50

900

500

1074

598

КФО 100-50

1000

500

1174

598

Технические характеристики

Типоразмер

Воздухопроиз-водительность, м3/ч

Холодопроиз-водительность, кВт

Расход воды, м3/ч

Гидравлическое сопротивление, кПа

Масса, кг,

не более

КВО

КФО

КВО

КФО

КВО

КВО

КВО

КФО

40-20

1000

1000

4,2

3,5

0,81

3,48

16

16

50-25

1600

1600

6,8

6,3

1,29

5,6

19

18

50-30

1900

1900

8

7,1

1,53

5,69

21

19

60-30

2300

2300

9,7

9

1,86

8,73

23

21

60-35

2700

2700

11,4

10,1

2,19

9,58

25

23

70-40

3600

3600

15,2

13,8

2,19

13,71

28

26

80-50

5100

5100

21,5

17,7

4,12

20,79

38

32

90-50

5700

5700

24

20,5

4,60

27,56

42

36

100-50

6300

6300

26,6

23,4

5,08

29,09

45

42

Данные для подбора охладителей

Модель

Расход воздуха, м³/ч

Падение давления воздуха, Па

Температура воздуха, ºС

Тепло-носитель

Температура воды, ºС

Падение давления тепло-носителя, кПа

Мощность, кВт

Площадь теплообмена, м2

Расход жидкости, кг/ч

Внутренний объем, л

вход

выход

вход

выход

Фреоновые охладители

КФО 40-20/3

864

63

30

21,3

R407A

7

12

53,09

2, 96 кВт

3,86

76

0,65

КФО 50-25/3

1350

62

30

21,4

R407A

7

12

20,03

4,44 кВт

6,03

115

1,01

КФО 50-30/3

1620

61

30

21,7

R407A

7

12

9,25

5 кВт

7,24

129

1,21

КФО 60-30/3

1944

62

30

21,5

R407A

7

12

15,84

6,34 кВт

8,68

163

1,45

КФО 60-35/3

2268

63

30

21,3

R407A

7

12

25,76

7,66 кВт

10,13

198

1,69

КФО 70-40/3

3024

63

30

21,3

R407A

7

12

25,67

10,24 кВт

13,51

264

2,26

КФО 80-50/3

4320

63

30

21,4

R407A

7

12

24,02

14,49 кВт

19,3

373

3,23

КФО 90-50/3

4860

60

30

21,8

R407A

7

12

9,79

14, 52 кВт

21,71

374

3,63

КФО 100-50/3

5400

61

30

21,7

R407A

7

12

13,22

16,7 кВт

24,12

430

4,03

Водяные охладители

КВО 40-20/4

864

81

30

20,3

вода

7

12

5,12

3, 32 кВт

5,15

554

0,88

КВО 50-25/4

1350

82

30

19,4

вода

7

12

10,56

5,57 кВт

8,04

956

1,37

КВО 50-30/4

1620

82

30

19,4

вода

7

12

10,76

6,69 кВт

9,65

1148

1,65

КВО 60-30/4

1944

83

30

19

вода

7

12

18,35

8,48 кВт

11,58

2249

1,98

КВО 60-35/4

2268

83

30

19

вода

7

12

18,73

9,89 кВт

13,51

1697

2,31

КВО 70-40/4

3024

83

30

18,6

вода

7

12

29,8

13,68 кВт

18,01

2347

3,08

КВО 80-50/4

4320

83

30

18,9

вода

7

12

22,26

18,91 кВт

25,73

3245

4,39

КВО 90-50/4

4860

83

30

18,7

вода

7

12

27,83

21,89 кВт

28,95

3756

4,94

КВО 100-50/4

5400

84

30

18,5

вода

7

12

41,69

24,84 кВт

32,16

4262

5,49

Аэродинамические характеристики водяного охладителя КВО

КВО аэродин.jpg

Гидравлические характеристики водяного охладителя КВО

КВО гидравл.jpg

Аэродинамические характеристики фреонового охладителя КФО

КФО аэродин.jpg

Схема движения жидкости

Для охладителей КФО и КВО рекомендуется подводить фреон и охлажденную воду против движения потока воздуха с целью улучшения эффективности теплопередачи.
В связи с этим для охладителей КФО вводиться сторона обслуживания, так как подача фреона организуется сверху для исключения накопления масла в теплообменнике.

Пример схем движения жидкости и воздуха:

КВО, КФО движ жидкостей.jpg

Рекомендуемая схема установки дополнительных элементов КФО

КФО сх установки.jpg

1 - ТРВ; 2 - распределитель хладагента; 3 - трубка термобаллона; 4 - внешняя уравнительная линия; 5 - КФО;
6 - термобаллон; 7 - маслоподъемная петля; 8 - электромагнитный клапан; 9 - смотровое стекло; 10 - фильтр-осушитель.

Пример обозначения:

Канальный охладитель КВО 50-25/4
                    где: КВО – обозначение канального водяного охладителя;
                           50-25 – типоразмер (по прямоугольному присоединительному сечению) (LxH);
                           4 – количество рядов охладителя.

Канальный охладитель КФО 70-40/3 П
                    где: КФО – обозначение канального фреонового охладителя;
                           70-40 – типоразмер (по прямоугольному присоединительному сечению) (LxH);
                           3 – количество рядов охладителя;
                           П – сторона обслуживания охладителя (П - правая, Л - левая).
