Вставка гибкая для вентиляторов ТДРВ 90-60

Описание товара
Характеристики моделей
Купить

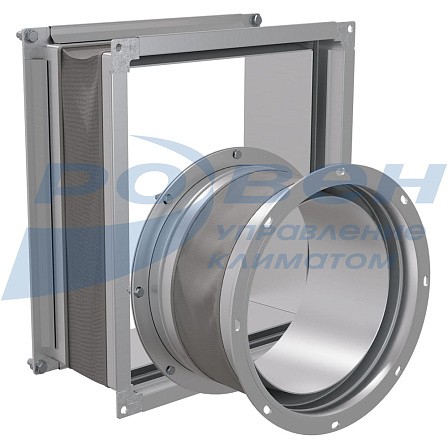

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -45°С до +200°С, в зависимости от исполнения и типа вентилятора.
Корпус гибкой вставки в зависимости от исполнения может быть выполнен как из оцинкованной так и из нержавеющей стали, а лента обеспечивающая герметичность канала - из теплостойкого материала.

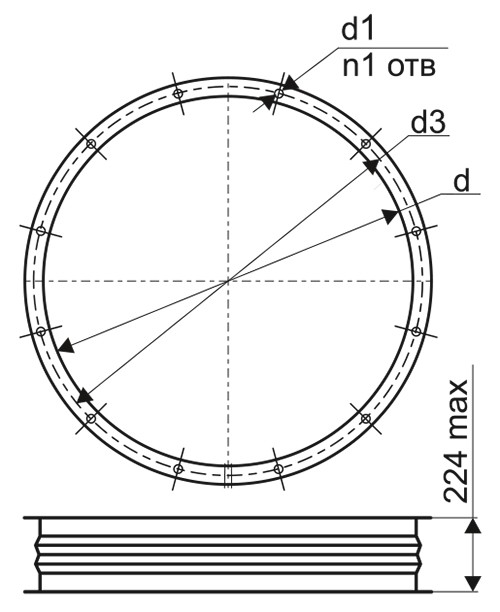

Габаритные и присоединительные размеры вставок гибких круглых


№ вент

Модель гибкой вставки

d

d3

d1

n1

2,24

ВГК-ТДРВ-90-60-2,24

200

235

7

8

2,5

ВГК-ТДРВ-90-60-2,5

224

253

7

8

2,8

ВГК-ТДРВ-90-60-2,8

250

286

10

8

3,15

ВГК-ТДРВ-90-60-3,15

280

309

10

8

3,55

ВГК-ТДРВ-90-60-3,55

315

349

10

8

4,0

ВГК-ТДРВ-90-60-4,0

355

384

10

8

4,5

ВГК-ТДРВ-90-60-4,5

400

434

12

8

5,0

ВГК-ТДРВ-90-60-5,0

450

479

12

8

5,6

ВГК-ТДРВ-90-60-5,6

500

534

12

16

6,3

ВГК-ТДРВ-90-60-6,3

560

589

12

16

7,1

ВГК-ТДРВ-90-60-7,1

630

665

12

16

8,0

ВГК-ТДРВ-90-60-8,0

710

739

12

16

9,0

ВГК-ТДРВ-90-60-9,0

800

829

12

16

10,0

ВГК-ТДРВ-90-60-10,0

900

938

15

16

11,2

ВГК-ТДРВ-90-60-11,2

1000

1030

15

16

Маркировка:
Вставка гибкая ВГК-ТДРВ-90-60-2,24-Ф/Ф-О
                                          где: ВГК-ТДРВ-90-60 – вставка гибкая для радиальных вентиляторов ТДРВ 90-60;
                                                 2,24 – типоразмер вставки гибкой круглой (номер вентилятора);
                                                 Ф/Ф – тип соединения вставки гибкой круглой: Ф/Ф – фланец-фланец;
                                                  О – исполнение вставки гибкой круглой:
                                                       О – общепромышленное; Т200 – теплостойкое; К1 – коррозионностойкое;
                                                       К1Т200 – коррозионностойкое теплостойкое; Ex – взрывозащищенное;
                                                       ExТ200 – взрывозащищенное теплостойкое;
                                                       ExК1 – взрывозащищенное коррозионностойкое.

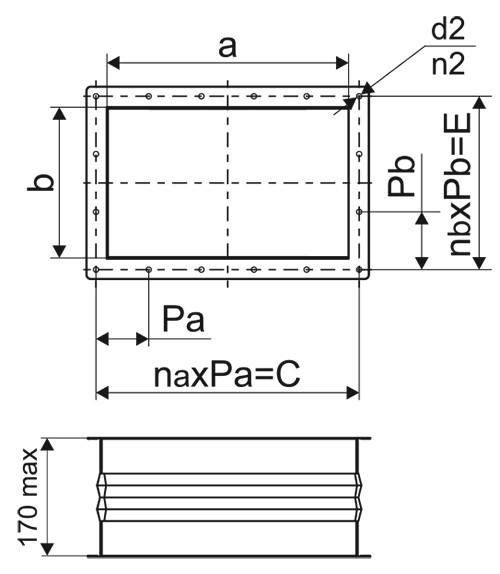

Габаритные и присоединительные размеры вставок гибких прямоугольных


№ вент

Модель гибкой вставки

a

b

C

E

Pa

Pb

na

nb

n2

d2

2,24

ВГП-ТДРВ-90-60-2,24

228

140

270

180

135

90

2

2

8

7

2,5

ВГП-ТДРВ-90-60-2,5

254

155

290

190

145

95

2

2

8

10

2,8

ВГП-ТДРВ-90-60-2,8

284

174

324

216

108

108

3

2

10

10

3,15

ВГП-ТДРВ-90-60-3,15

320

195

360

230

120

115

3

2

10

10

3,55

ВГП-ТДРВ-90-60-3,55

360

220

405

260

135

130

3

2

10

10

4,0

ВГП-ТДРВ-90-60-4,0

405

248

440

285

110

95

4

3

14

10

4,5

ВГП-ТДРВ-90-60-4,5

455

280

520

345

130

115

4

3

14

12

5,0

ВГП-ТДРВ-90-60-5,0

505

310

575

375

115

125

5

3

16

12

5,6

ВГП-ТДРВ-90-60-5,6

566

348

625

405

125

135

5

3

16

12

6,3

ВГП-ТДРВ-90-60-6,3

636

392

660

424

165

128

5

4

20

12

7,1

ВГП-ТДРВ-90-60-7,1

716

440

780

504

130

126

6

4

20

12

8,0

ВГП-ТДРВ-90-60-8,0

806

496

875

560

125

140

7

4

22

12

9,0

ВГП-ТДРВ-90-60-9,0

906

558

976

625

122

125

8

5

26

12

10,0

ВГП-ТДРВ-90-60-10,0

1006

620

1080

690

135

138

8

5

26

14

11,2

ВГП-ТДРВ-90-60-11,2

1128

694

1206

768

134

128

9

6

30

14

Маркировка:
Вставка гибкая ВГП-ТДРВ-90-60-2,24-Ш/Ш-О
                            где: ВГП-ТДРВ-90-60 – вставка гибкая прямоугольная для радиальных вентиляторов ТДРВ 90-60;
                                    2,24 – типоразмер вставки гибкой прямоугольной (номер вентилятора);
                                    Ш/Ш – тип соединения вставки гибкой прямоугольной: Ш/Ш – на фланцах из шины;
                                    О – исполнение вставки гибкой круглой:
                                                       О – общепромышленное; Т200 – теплостойкое; К1 – коррозионностойкое;
                                                       К1Т200 – коррозионностойкое теплостойкое; Ex – взрывозащищенное;
                                                       ExТ200 – взрывозащищенное теплостойкое;
                                                       ExК1 – взрывозащищенное коррозионностойкое.


Не представленные в наличии модели доступны к поставке под заказ
