Вентилятор канальный прямоугольный шумоизолированный CV-SH-rest Grey

получить консультацию

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Шумоизолированный канальный прямоугольный вентилятор CV-SH-rest Grey РОВЕН подходит для вентиляции как частных домов, так и коммерческих объектов.
Шумоизолированный корпус вентилятора CV-SH-rest Grey позволит обеспечить тихую и эффективную циркуляцию воздуха при высокой производительности.

Тип устанавливаемого двигателя: ЕС-двигатель

Преимущества:

Широкий типоразмерный ряд: 8 типоразмеров с ЕС-двигателем
Диапазон расхода воздуха от 650 м3/ч до 10 000 м3/ч
Подходит для вентиляции помещений площадью от 200 до 3500 м2
Компактные размеры корпуса с минимальной высотой от 305 мм
Минимальный уровень шума в окружение от 39,8 дБ(А)
Шумо-, теплоизоляция корпуса толщиной 50 мм
Возможность частотного регулирования вентилятора
Универсальность монтажа: возможность монтажа в горизонтальном и вертикальном положении
Класс защиты корпуса IP54
Удобство в обслуживании: панель для обслуживания вентилятора находится снизу установки
Стандартные присоединительные размеры – от 400х200 до 1000х500 мм
Синхронная работа с приточными компактными установками RWN-F Grey

Вентилятор канальный прямоугольный шумоизолированный CV-SH-rest Grey.pdf

1,41 МБ Скачать

Структурная схема: Синхронная работа CV-SH-rest Grey и RWN-F Grey

Схема - синхронная работа CV-SH и RWN-F.jpg

Условные обозначения на структурной схеме:

V - вытяжной вентилятор СV-SH-rest с ЕС-двигателем
AD* - воздушная вытяжная заслонка
DM* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off
НЕ* - подогрев вытяжной заслонки
S* - шумоглушитель
АС - контроллер автоматики приточной установки RWN-F
* - дополнительные устройства/функции по запросу

Структурная схема Автономная вытяжная установка CV-SH-rest Grey

Схема - автономная CV-SH.jpg

Условные обозначения на структурной схеме:

V - вытяжной вентилятор СV-SH-rest с ЕС-двигателем;
AD* - воздушная вытяжная заслонка;
DM* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
RV* - обратный клапан;
S* - шумоглушитель;
SС* - регулятор скорости вентилятора;
* - дополнительные устройства/функции по запросу.

Структурная схема: Канальная наборная приточная система с CV-SH-rest Grey

Схема - наборная система с CV-SH.jpg

Условные обозначения на структурной схеме:

AD - воздушная приточная заслонка;
DM - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
F1 - фильтр;
ЕН/W - электрический или водяной нагреватель;
V - вентилятор СV-SH-rest с ЕС-двигателем;
FС/WC* - фреоновый/водяной охладитель;
CCU* - компрессорно-конденсаторный блок;
S* - шумоглушитель;
АС - щит автоматики;
* - дополнительные устройства/функции по запросу.

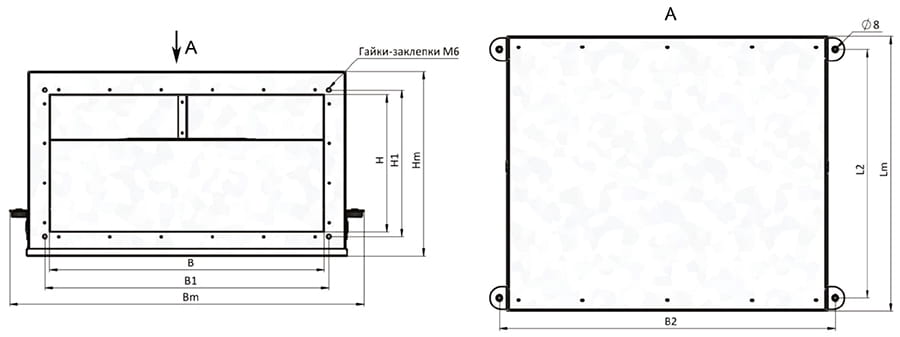

Габаритные размеры вентиляторов, мм

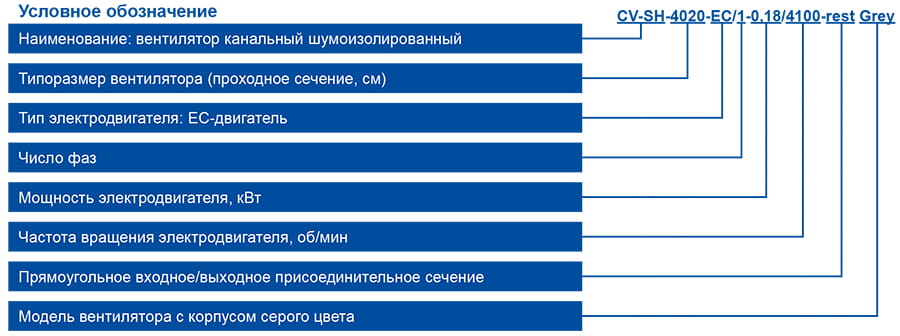

Технические характеристики вентиляторов

Наименование	Номер вентилятора	Напряжение, В	Частота вращения n, об/мин	Мощность, кВт	Ток, А	Шум Lp, дБ(A)
CV-SH-4020-ЕС/1-0,18/4100-rest Grey	1	1~220	4100	0,18	1	39,8
CV-SH-5025-ЕС/1-0,23/2700-rest Grey	2	1~220	2700	0,23	1,7	42
CV-SH-5030-ЕС/1-0,23/2700-rest Grey	3	1~220	2700	0,23	1,7	42
CV-SH-5030-ЕС/1-0,49/2650-rest Grey	4	1~220	2650	0,49	2,3	45,3
CV-SH-5030-ЕС/1-0,59/2740-rest Grey	5	1~220	2740	0,59	2,1	45,5
CV-SH-6030-ЕС/1-0,46/2700-rest Grey	6	1~220	2700	0,46	3,3	45
CV-SH-6030-ЕС/1-0,49/2650-rest Grey	7	1~220	2650	0,49	2,3	45,3
CV-SH-6030-ЕС/1-0,59/2740-rest Grey	8	1~220	2740	0,59	2,1	45,5
CV-SH-6035-ЕС/1-0,39/2740-rest Grey	9	1~220	2740	0,39	2,1	45,5
CV-SH-6035-ЕС/1-0,7/2960-rest Grey	10	1~220	2960	0,7	3,1	45,8
CV-SH-7040-ЕС/1-1,18/2740-rest Grey	11	1~220	2740	1,18	4,2	48,5
CV-SH-7040-ЕС/1-1,4/2960-rest Grey	12	1~220	2960	1,4	6,2	48,8
CV-SH-7040-ЕС/3-1,1/2550-rest Grey	13	3~380	2550	1,1	1,8	46,7
CV-SH-8050-ЕС/1-1,77/2740-rest Grey	14	1~220	2740	1,77	6,3	49,5
CV-SH-8050-ЕС/3-1,1/2550-rest Grey	15	3~380	2550	1,1	1,8	46,7
CV-SH-8050-ЕС/3-4,3/2200-rest Grey	16	3~380	2200	4,3	8,8	55,9
CV-SH-10050-ЕС/3-4,3/2200-rest Grey	17	3~380	2200	4,3	8,8	55,9

Lp, дБ(A) - Уровень звукового давления в окружение на расстоянии 3 метров.
Параметры приведены для максимальной скорости вращения. Регулирование доступно в диапазоне напряжений 1,5 - 10 В.
Температура перемещаемого воздуха: -30 ºC +40 ºC.

Аэродинамические характеристики установок

CV-SH-rest_аэродинамика 1.jpg
