Привод линейный (ACTUATOR)-AGR

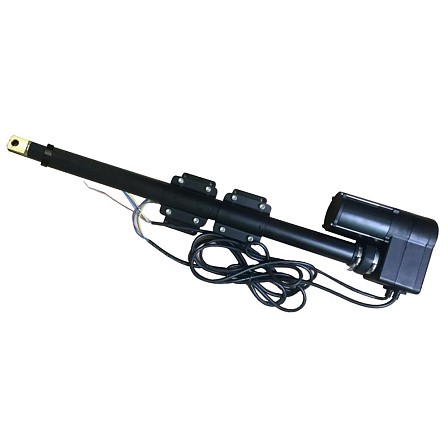

Привод линейный (далее сервопривод) является приводным устройством в системе управления микроклиматом животноводческого комплекса.

получить консультацию

Описание товара

Характеристики моделей

Купить

Привод линейный (далее сервопривод) является приводным устройством в системе управления микроклиматом животноводческого комплекса. В зависимости от алгоритма подключения, позволяет реализовать режимы открытия, закрытия различных клапанов, жалюзи, задвижек. При использовании режима с регулировкой, сервопривод является одним из ключевых элементов в системе подачи воздуха, при организации приточной или вытяжной вентиляции для обеспечения жизнедеятельности животных.

Примеры использования сервопривода

Пример 1: клапаны КП-AGR открыты, шток сервопривода втянут, пружина растянута, трос в натяжении

Привод линейный ACTUATOR_пример использования 1.jpg

Пример 2: клапаны КП-AGR закрыты, шток сервопривода вытянут, пружина сжата, трос в натяжении

Привод линейный ACTUATOR_пример использования 2.jpg

Вместо пружины, для натяжения троса может быть использован отвес при прохождении магистрального троса через ролик. В системе открытия клапанов или жалюзи, совместно с сервоприводом, возможно применение ручной лебёдки.

Привод линейный (ACTUATOR)-AGR.pdf

544,58 КБ Скачать

Технические характеристики

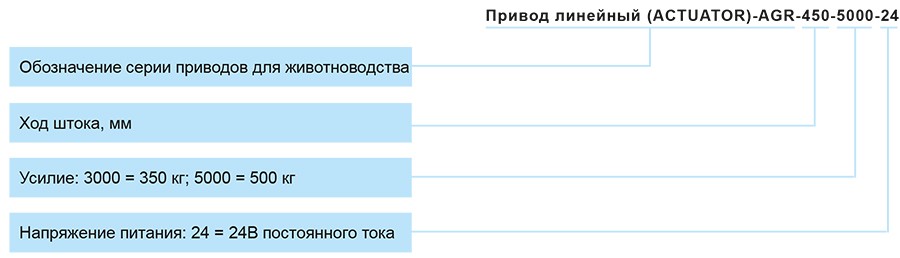

Модель	Длинна хода штока, мм	Усилие, кг	Степень пылевлагозащиты	Температура эксплуатации, °С	Категория размещения	Масса, кг
Привод линейный (ACTUATOR)-AGR-450-5000-24	450	500	IP66	-20...+50	УХЛ3	12
Привод линейный (ACTUATOR)-AGR-450-3000-24	450	350	IP67	-20...+50	УХЛ3	7,7

Электрические характеристики

Модель	Напряжение питания, В	Ток, А	Потребляемая мощность макс., Вт	Максимальный рабочий цикл, не более мин/ч	Обратный сигнал, кОм	Длинна кабеля,м
Привод линейный (ACTUATOR)-AGR-450-5000-24	24 DC	5	120	6 (10%)	0 - 6,5	1,2
Привод линейный (ACTUATOR)-AGR-450-3000-24	24 DC	4,5	84	6 (10%)	0 - 6,5	1,2

Габаритные и присоединительные размеры

Привод линейный ACTUATOR_габаритные размеры.jpg

Электрическая схема подключения

Привод линейный ACTUATOR_элсхема.jpg

Номер кабеля	Номер контакта	Цвет контактов для привода линейного		Назначение контакта
Номер кабеля	Номер контакта	(ACTUATOR)-AGR-450-5000-24	(ACTUATOR)-AGR-450-3000-24	Назначение контакта
1 — кабель обратной связи	1	чёрный	чёрный	10 кОм
	2	красный	жёлтый	Промежуточная точка потенциометра, кОм, 0 - 6,5 кОм
	3	белый	красный	0 кОм
2 — кабель питания	4	белый	красный	24 В
2 — кабель питания	5	чёрный	чёрный	0 В
