Калорифер КСк 4-10
Калориферы водяные КСк предназначены для нагрева воздуха в системах кондиционирования, вентиляции и отопления с температурой теплоносителя не более 1800С и давлением не более 1,2 МПа.
Калорифер КСк - воздухонагреватель, в котором теплоносителем является вода.
Изготовлены из углеродистой стали с алюминием. Подсоединение к системе теплоснабжения при помощи сварки или фланцев.
Условия эксплуатации:
-
умеренный (У) и холодный климат (ХЛ);
-
категория размещения 3;
-
воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3, не содержащего липких веществ и волокнистых материалов.

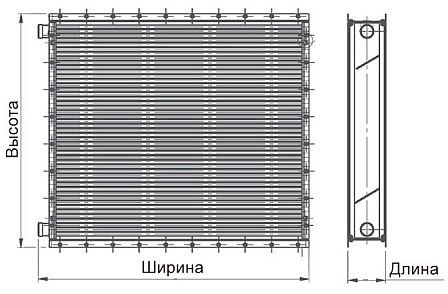

Габаритные и присоединительные размеры
|
Обозначение калорифера |
Размеры, мм |
Масса, кг, не более |
|||||||
|
А±5 |
А1±3 |
А2 |
L |
H |
H1 |
B |
Ду |
||
|
КСк 4-10 |
1203 |
551 |
430 |
1275 |
575 |
503 |
180 |
32 |
80 |
Технические характеристики
|
Обозначение калорифера |
Площадь сечения для прохода теплоносителя, м2 |
Производительность по воздуху*, м3/ч |
Производительность по теплу*, кВт±8% |
Площадь поверхности теплообмена*, м2±1,5% |
Площадь фронтального сечения для прохода воздуха*, м2 |
Число рядов труб |
Число ходов теплоносителя |
|
КСк 4-10 |
0,001113 |
6300 |
157,6 |
37,66 |
0,581 |
4 |
6 |
