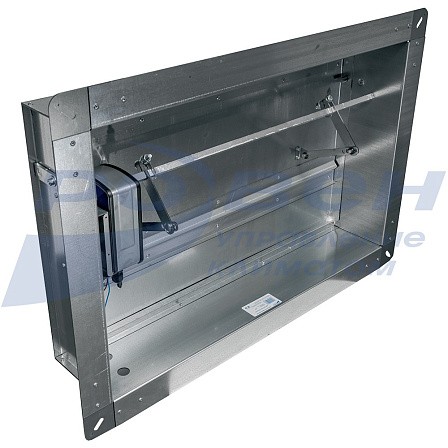

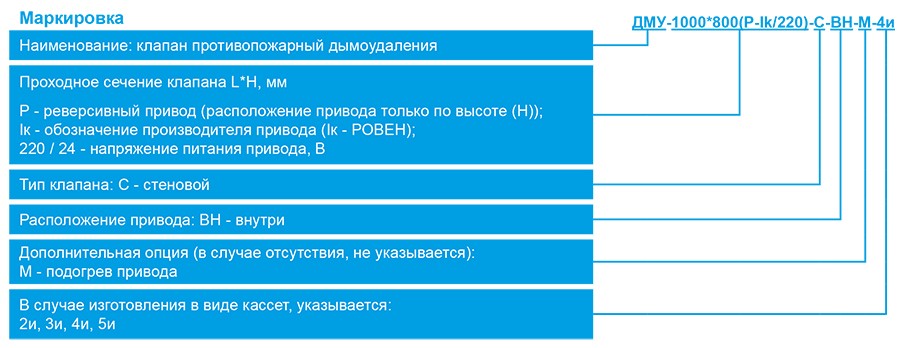

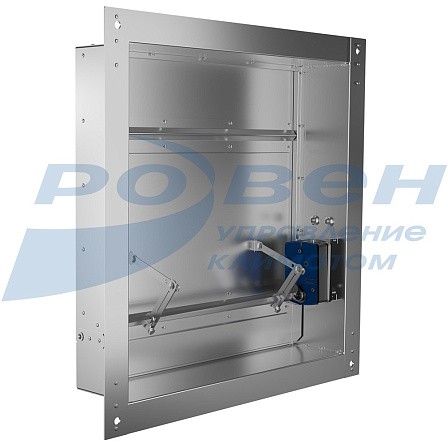

Клапан дымоудаления ДМУ с реверсивым приводом
Клапан дымоудаления предназначен для открывания проемов вытяжных систем аварийной противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
Описание
Клапаны дымоудаления ДМУ предназначены для открывания проёмов приточно-вытяжных систем аварийной противодымной вентиляции.
Предел огнестойкости клапана ДМУ – E90.
Режим работы клапана ДМУ – нормально закрытый (НЗ).
Угол наклона заслонки – 75-90°.
Применение клапанов осуществляется в соответствии с требованиями СП 60.13330-2020, СП 7.13130.2013 и действующими территориальными строительными нормами.
Конструктив
Клапан ДМУ изготавливается из оцинкованной стали, тип - стеновой, с внутренним расположением привода.
Комплектуется реверсивным (Р) приводом без возвратной пружины.
Условия эксплуатации
Климатическое исполнение и категория размещения согласно ГОСТ 15150-69 - У3 (в закрытых помещениях (объемах) с температурой окружающей среды от - 30°С до + 40°С).
В случае комплектации клапана подогревом привода (М), допускается применение в УХЛ2 (под навесом с температурой окружающей среды от - 60°С до + 40°С при условии отсутствия попадания осадков и постоянной работе обогрева при температуре окружающей среды ниже 0°С).
Относительная влажность не должна превышать 80% при температуре плюс 20 °С
Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.

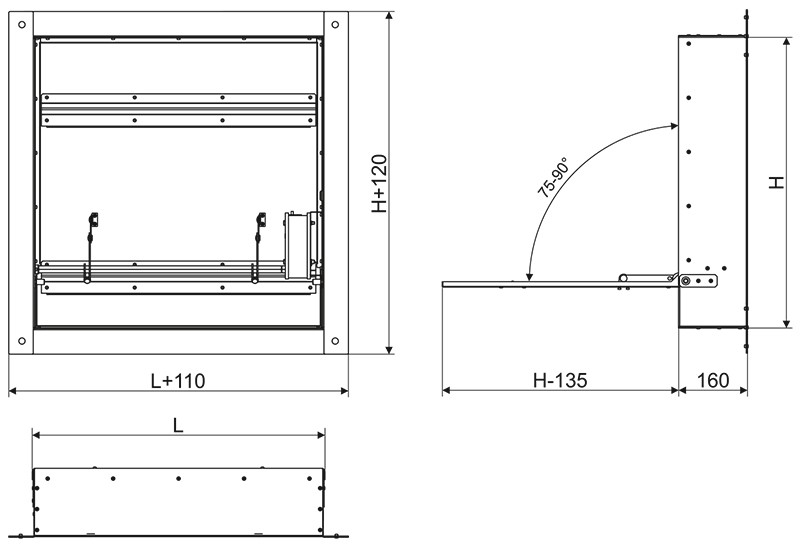

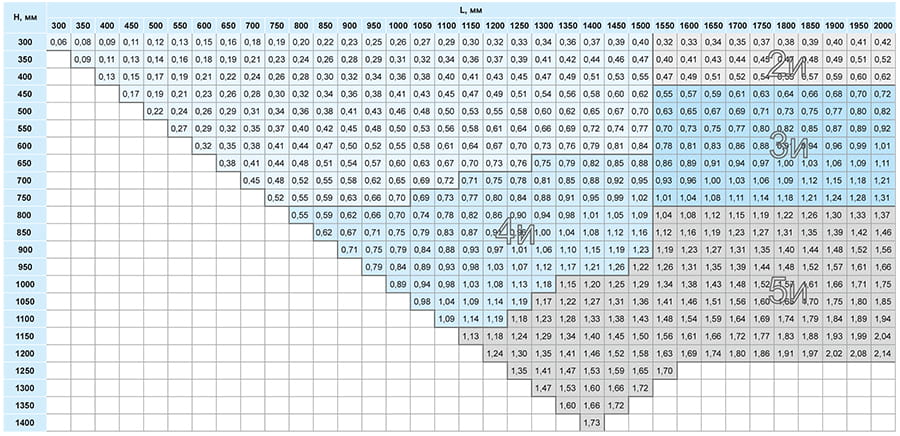

Габаритные и присоединительные размеры (мм)
Минимальный размер клапана (L*H) - 300*300 мм, далее с шагом по любой стороне 50 мм.
Максимальный размер (L*H) цельного клапана (не кассетного) - 1500х750 мм.
Способы управления заслонкой клапана ДМУ
|
Тип привода |
Принцип срабатывания привода |
Механизм перевода заслонки |
Способ перевода заслонки |
||
|
В рабочее положение |
В исходное положение |
Из рабочего положения в исходное (многократное использование) |
Из исходного положения в рабочее |
||
|
Р |
Подача напряжения на соответствующие клеммы питания привода |
электропривод |
электропривод |
дистанционный с пульта управления |
автоматический, по сигналам пожарной автоматики; дистанционный с пульта управления; от кнопки/тумблера в месте установки клапана |
|
вручную |
|||||

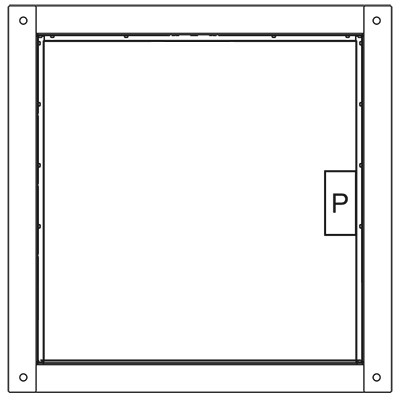

Расположение реверсивного электропривода (Р) – по высоте клапана (H).
Длина (L) цельного клапана должна быть больше высоты (H).

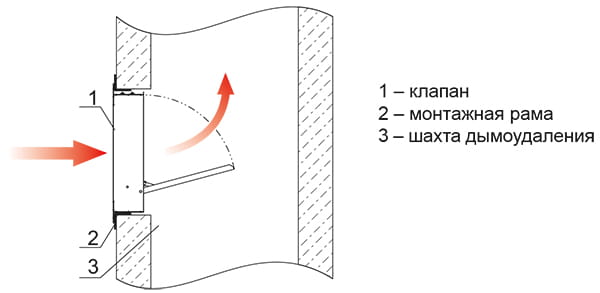

Схемы установки клапанов
Стрелками показано направление удаления продуктов горения через клапан.

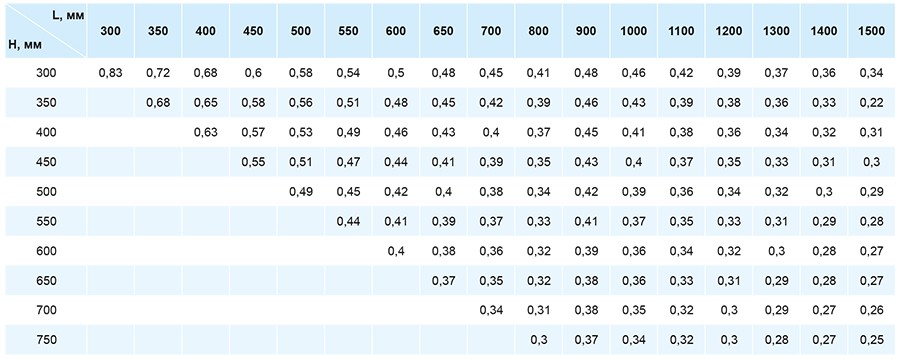

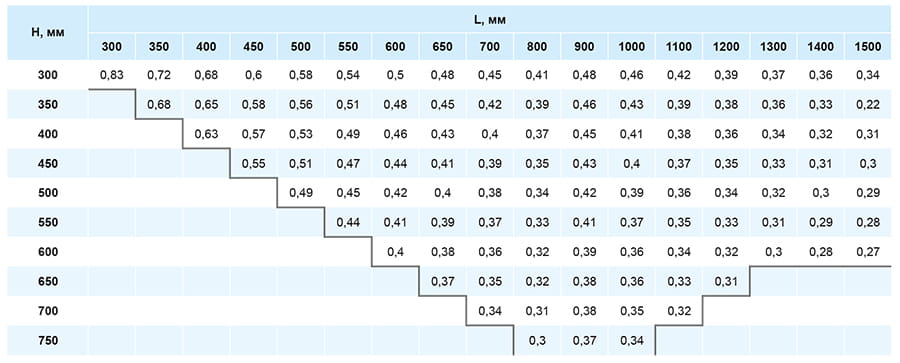

Коэффициент местного сопротивления клапанов ДМУ

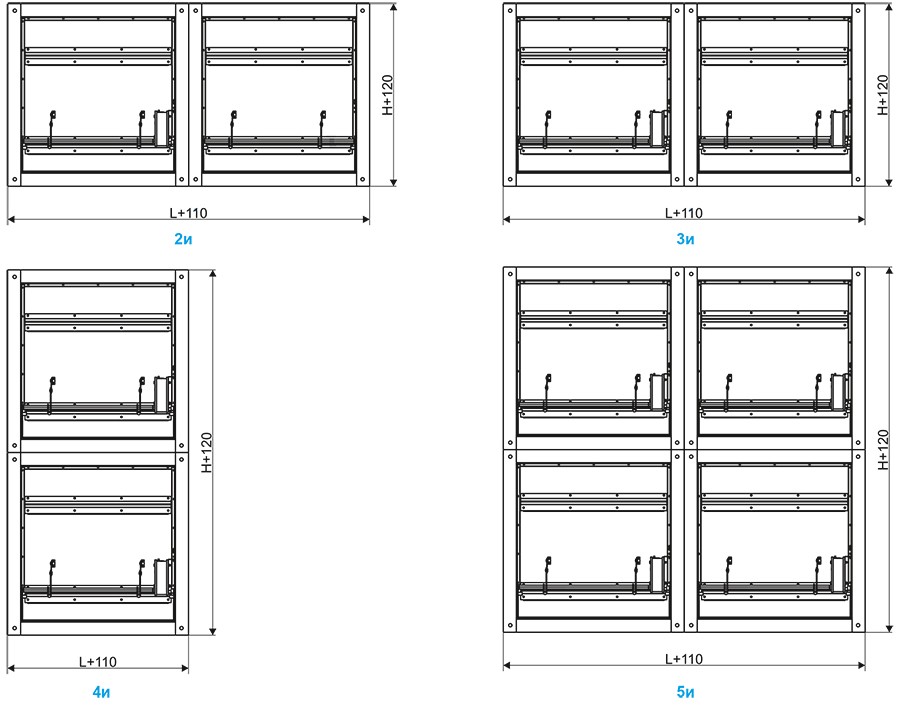

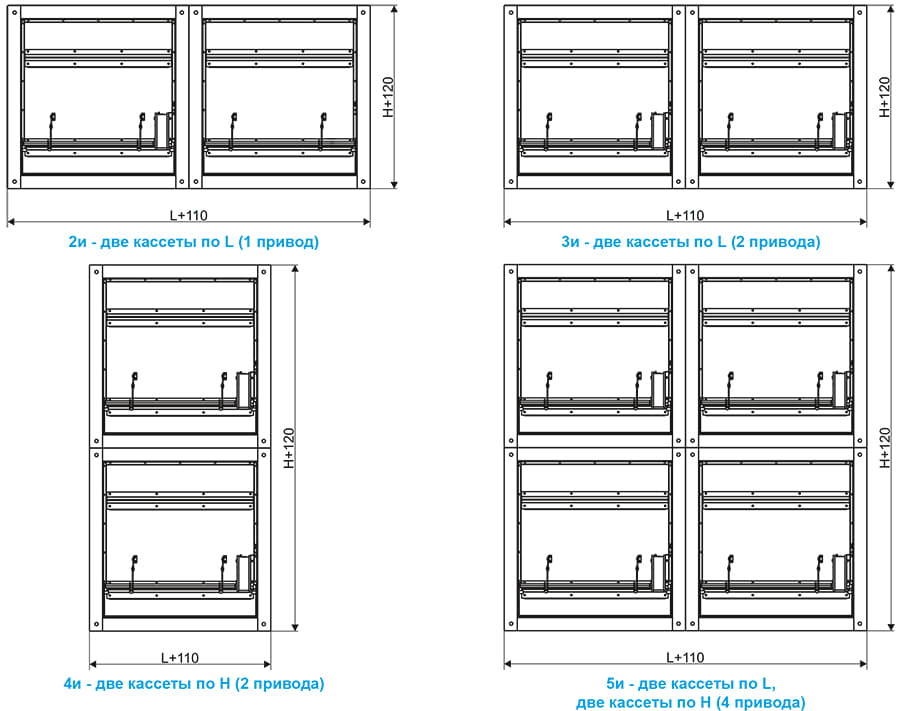

Клапаны ДМУ в виде кассет с реверсивным (Р) приводом
Характеристики реверсивного (Р) привода РОВЕН
|
Характеристика |
RLE10-220S(H) |
RLE10-24S(H) |
|
|
Время срабатывания, с |
<45 |
<45 |
|
|
Крутящий момент, Нм |
10 |
10 |
|
|
Напряжение электропитания привода, В |
220 |
24 |
|
|
Потребляемая мощность, Вт |
во время вращения |
5,0 |
5,0 |
|
в состоянии покоя |
0,5 |
0,5 |
|
|
Рабочая температура, °С |
-30...+50 |
-30...+50 |
|
|
Степень защиты |
IP54 |
IP54 |
|
|
Масса, кг |
<1,8 |
1,8 |
|
* Полная информация по электроприводам РОВЕН в разделе «Электропривод РОВЕН».

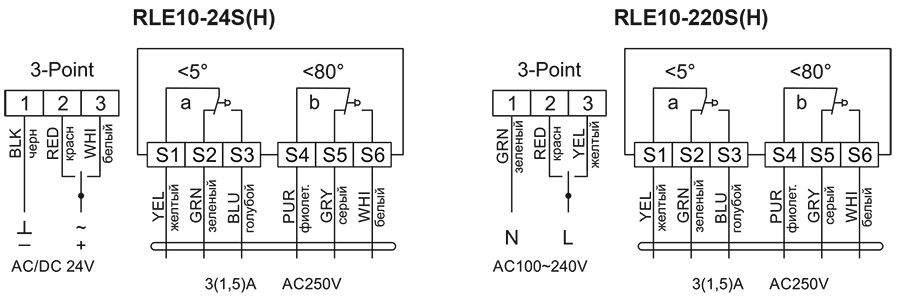

Электрические схемы подключения клапанов ДМУ с реверсивным (Р) приводом
