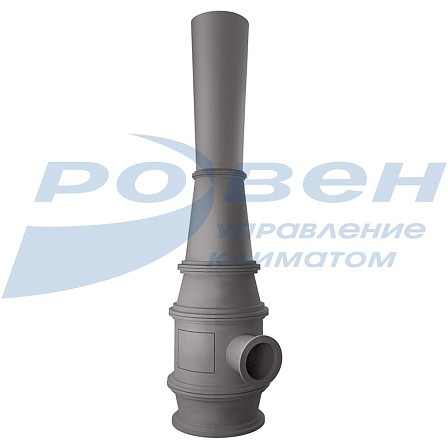

Эжекторы низкого давления

Эжекторы предназначены для удаления воздуха, содержащего взрывоопасные газы, пары и пыли, если для их перемещения отсутствуют вентиляторы.

получить консультацию

СДЕЛАНО В РОВЕН

Описание товара

Характеристики моделей

Купить

Эжекторы предназначены для удаления воздуха, содержащего взрывоопасные газы, пары и пыли, если для их перемещения отсутствуют вентиляторы.
Эжекторы низкого давления имеют производительность от 1000 до 12000 м³/ч при гидравлических потерях во всасывающих сетях от 50 до 300 Па и коэффициенте подмешивания β=1.
Для заказа и выбора эжектора по производительности и величине гидравлических потерь во всасывающих сетях необходимо указать модель и обозначение эжектора.

Габаритные и присоединительные размеры (мм)

№ п/п	Модель	Обозначение	l1	l2	l3	lобщ	d1	d2	d3	d4
1	ЭИ-1	ЭИ.01.00.00	1080	728	930	2750	316	116	196	246
2	ЭИ-2	ЭИ.01.00.00-01	1360	648	885	2904		98
3	ЭИ-3	ЭИ.01.00.00-02	1470	592	875	2944		94
4	ЭИ-4	ЭИ.01.00.00-03	1570	560	860	3000		88
5	ЭИ-5	ЭИ.01.00.00-04	1640	530	850	3030		84
6	ЭИ-6	ЭИ.01.00.00-05	1680	522	845	3054		82
7	ЭИ-7	ЭИ.02.00.00	1570	1032	1370	3970	446	164	276	396
8	ЭИ-8	ЭИ.02.00.00-01	1980	905	1305	4190		140
9	ЭИ-9	ЭИ.02.00.00-02	2120	840	1295	4255		136
10	ЭИ-10	ЭИ.02.00.00-03	2240	800	1275	4315		124
11	ЭИ-11	ЭИ.02.00.00-04	2340	768	1260	4370		120
12	ЭИ-12	ЭИ.02.00.00-05	2410	745	1250	4405		116
13	ЭИ-13	ЭИ.03.00.00	2020	1250	1650	4930	556	202	351	396
14	ЭИ-14	ЭИ.03.00.00-01	2510	1105	1570	5194		171
15	ЭИ-15	ЭИ.03.00.00-02	2680	1024	1555	5268		164
16	ЭИ-16	ЭИ.03.00.00-03	2840	968	1535	5354		156
17	ЭИ-17	ЭИ.03.00.00-04	2990	904	1510	5414		148
18	ЭИ-18	ЭИ.03.00.00-05	3070	880	1505	5464		142
19	ЭИ-19	ЭИ.04.00.00	2170	1456	2030	5664	626	231	446	626
20	ЭИ-20	ЭИ.04.00.00-01	2550	1320	1975	5854		210
21	ЭИ-21	ЭИ.04.00.00-02	3010	1130	1920	6070		188
22	ЭИ-22	ЭИ.04.00.00-03	3120	1112	1900	6145		180
23	ЭИ-23	ЭИ.04.00.00-04	3230	1080	1880	6200		172
24	ЭИ-24	ЭИ.04.00.00-05	3308	1030	1865	6214		166
25	ЭИ-25	ЭИ.05.00.00	3370	1640	2255	7275	796	258	496	626
26	ЭИ-26	ЭИ.05.00.00-01	3810	1480	2195	7495		234
27	ЭИ-27	ЭИ.05.00.00-02	4240	1320	2140	7710		211
28	ЭИ-28	ЭИ.05.00.00-03	4430	1255	2110	7805		200
29	ЭИ-29	ЭИ.05.00.00-04	4610	1195	2085	7900		190
30	ЭИ-30	ЭИ.05.00.00-05	4720	1140	2075	7945		186
31	ЭИ-31	ЭИ.06.00.00	2930	1790	2320	7050	796	284	496	626
32	ЭИ-32	ЭИ.06.00.00-01	3390	1630	2155	7285		258
33	ЭИ-33	ЭИ.06.00.00-02	3880	1450	2190	7530		231
34	ЭИ-34	ЭИ.06.00.00-03	4080	1385	2160	7635		220
35	ЭИ-35	ЭИ.06.00.00-04	4240	1320	2140	7710		211
36	ЭИ-36	ЭИ.06.00.00-05	4330	1330	2110	7780		200
37	ЭИ-37	ЭИ.08.00.00	3150	2050	2705	7918	896	330	556	706
38	ЭИ-38	ЭИ.08.00.00-01	3690	1870	2625	8195		298
39	ЭИ-39	ЭИ.08.00.00-02	4250	1670	2550	8480		268
40	ЭИ-40	ЭИ.08.00.00-03	4480	1590	2515	8595		254
41	ЭИ-41	ЭИ.08.00.00-04	4730	1500	2475	8715		238
42	ЭИ-42	ЭИ.08.00.00-05	4880	1450	2455	8795		241
43	ЭИ-43	ЭИ.10.00.00	3450	2310	3010	8780	994	366	626	794
44	ЭИ-44	ЭИ.10.00.00-01	4050	2100	2925	9085		332
45	ЭИ-45	ЭИ.10.00.00-02	4680	1870	2840	9400		298
46	ЭИ-46	ЭИ.10.00.00-03	4930	1790	2805	9535		284
47	ЭИ-47	ЭИ.10.00.00-04	5150	1700	2775	9635		272
48	ЭИ-48	ЭИ.10.00.00-05	5380	1625	2740	9755		260
49	ЭИ-49	ЭИ.12.00.00	2850	2500	3275	8635	994	402	706	794
50	ЭИ-50	ЭИ.12.00.00-01	3830	2200	3125	9165		342
51	ЭИ-51	ЭИ.12.00.00-02	4180	2050	3085	9325		328
52	ЭИ-52	ЭИ.12.00.00-03	4480	1950	3045	9485		310
53	ЭИ-53	ЭИ.12.00.00-04	4780	1830	3005	9625		294
54	ЭИ-54	ЭИ.12.00.00-05	4940	1800	2975	9725		282

Технические характеристики

№ п/п	Модель	Обозначение	Производительность, м³/ч	p_вс, Па	Δp_з, Па	Δp_н, Па	Δp_р, Па
1	ЭИ-1	ЭИ.01.00.00	1000	49	49	300	7,6
2	ЭИ-2	ЭИ.01.00.00-01		98	78	147	24,7
3	ЭИ-3	ЭИ.01.00.00-02		137	78	210	19,8
4	ЭИ-4	ЭИ.01.00.00-03		196	98	98	30,5
5	ЭИ-5	ЭИ.01.00.00-04		245	98	389	22,7
6	ЭИ-6	ЭИ.01.00.00-05		294	98	186	15,3
7	ЭИ-7	ЭИ.02.00.00	2000	49	49	153	8,8
8	ЭИ-8	ЭИ.02.00.00-01		98	78	402	27,4
9	ЭИ-9	ЭИ.02.00.00-02		137	78	274	21,4
10	ЭИ-10	ЭИ.02.00.00-03		196	78	443	14,6
11	ЭИ-11	ЭИ.02.00.00-04		245	98	173	22,8
12	ЭИ-12	ЭИ.02.00.00-05		294	98	343	17,7
13	ЭИ-13	ЭИ.03.00.00	3000	49	49	94	10,5
14	ЭИ-14	ЭИ.03.00.00-01		98	78	333	29,8
15	ЭИ-15	ЭИ.03.00.00-02		137	78	207	23,9
16	ЭИ-16	ЭИ.03.00.00-03		196	78	245	16,7
17	ЭИ-17	ЭИ.03.00.00-04		245	98	251	31,5
18	ЭИ-18	ЭИ.03.00.00-05		294	98	657	18,6
19	ЭИ-19	ЭИ.04.00.00	4000	49	49	349	7,2
20	ЭИ-20	ЭИ.04.00.00-01		98	49	170	1,7
21	ЭИ-21	ЭИ.04.00.00-02		137	78	161	55,7
22	ЭИ-22	ЭИ.04.00.00-03		196	78	521	13,7
23	ЭИ-23	ЭИ.04.00.00-04		245	78	358	10,8
24	ЭИ-24	ЭИ.04.00.00-05		204	98	382	18,2
25	ЭИ-25	ЭИ.05.00.00	5000	49	49	221	18,9
26	ЭИ-26	ЭИ.05.00.00-01		98	49	189	21,7
27	ЭИ-27	ЭИ.05.00.00-02		137	78	269	29,4
28	ЭИ-28	ЭИ.05.00.00-03		196	78	463	17,2
29	ЭИ-29	ЭИ.05.00.00-04		245	98	193	33,3
30	ЭИ-30	ЭИ.05.00.00-05		294	98	382	25,2
31	ЭИ-31	ЭИ.06.00.00	6000	49	49	289	11,9
32	ЭИ-32	ЭИ.06.00.00-01		98	49	254	6,4
33	ЭИ-33	ЭИ.06.00.00-02		137	78	277	25,4
34	ЭИ-34	ЭИ.06.00.00-03		196	78	345	21,8
35	ЭИ-35	ЭИ.06.00.00-04		245	78	171	15,9
36	ЭИ-36	ЭИ.06.00.00-05		294	98	191	21,8
37	ЭИ-37	ЭИ.08.00.00	8000	49	49	301	10,4
38	ЭИ-38	ЭИ.08.00.00-01		98	49	197	5,2
39	ЭИ-39	ЭИ.08.00.00-02		137	78	238	24,2
40	ЭИ-40	ЭИ.08.00.00-03		196	78	438	18,2
41	ЭИ-41	ЭИ.08.00.00-04		245	98	173	38,4
42	ЭИ-42	ЭИ.08.00.00-05		294	98	190	20,9
43	ЭИ-43	ЭИ.10.00.00	10000	49	49	184	9,8
44	ЭИ-44	ЭИ.10.00.00-01		98	49	270	5,6
45	ЭИ-45	ЭИ.10.00.00-02		137	78	210	25,2
46	ЭИ-46	ЭИ.10.00.00-03		196	78	443	18
47	ЭИ-47	ЭИ.10.00.00-04		245	78	265	10,8
48	ЭИ-48	ЭИ.10.00.00-05		294	98	470	11,9
49	ЭИ-49	ЭИ.12.00.00	12000	49	49	147	-
50	ЭИ-50	ЭИ.12.00.00-01		98	78	375	1,9
51	ЭИ-51	ЭИ.12.00.00-02		137	78	263	12,9
52	ЭИ-52	ЭИ.12.00.00-03		196	78	423	8,4
53	ЭИ-53	ЭИ.12.00.00-04		245	98	154	19,2
54	ЭИ-54	ЭИ.12.00.00-05		294	98	490	14,1

pвс — потери давления во всасывающей сети, Па;
Δpз — потери давления в напорной части эжектора, Па;
Δpн — давление, которое может быть израсходовано на напорный участок от вентилятора до сопла эжектора, Па;
Δpр — резервное давление на случай установки над диффузором выхлопной шахты (на трение в шахте), Па.

Вентиляторы к типовым эжекторам низкого давления

№ эжектора	Производительность, м³/ч	Требуемое давление, создаваемое вентилятором, Па	Обозначение вентилятора	Мощность, кВт	Частота вращения, об/мин
1	1000	750	-	-	-
2		750	-	-	-
3		1200	ВЦ 14-46-2	2,2	3000
4		1350	-	-	-
5		1820	-	-	-
6		1820	-	-	-
7	2000	568	-	-	-
8		1196	ВР 80-75-3,15	1,5	3000
9		1196	ВР 80-75-3,15	1,5	3000
10		1568	ВЦ 14-46-2,5	3,0	3000
11		1568	ВЦ 14-46-2,5	3,0	3000
12		1960	ВЦ 14-46-2,5	4,0	3000
13	3000	510	-	-	-
14		1127	-	-	-
15		1127	-	-	-
16		1372	-	-	-
17		1646	-	-	-
18		2254	ВЦ 14-46-2,5	5,5	3000
19	4000	764	-	-	-
20		764	-	-	-
21		1078	ВЦ 14-46-4	4,0	1500
22		1646	-	-	-
23		1646	-	-	-
24		1960	ВР 80-75-4	5,5	3000
25	5000	637	ВЦ 14-46-4	2,2	1000
26		784	ВР 80-75-5	2,2	1500
27		1186	ВЦ 14-46-4	4,0	1500
28		1588	-	-	-
29		1588	-	-	-
30		1960	ВР 80-75-4	5,5	3000
31	6000	706	ВР 80-75-5	2,2	1500
32		853	ВЦ 14-46-5	4,0	1000
33		1196	ВЦ 14-46-4	5,5	1500
34		1470	ВЦ 14-46-4	5,5	1500
35		1470	ВЦ 14-46-4	5,5	1500
36		1784	ВР 80-75-4	5,5	3000
37	8000	637	-	-	-
38		637	-	-	-
39		1196	ВР 80-75-6,3	5,5	1500
40		1568	ВЦ 14-46-4	7,5	1500
41		1568	ВЦ 14-46-4	7,5	1500
42		1784	ВЦ 14-46-5	11,0	1500
43	10000	608	-	-	-
44		431	-	-	-
45		980	ВЦ 14-46-6,3	7,5	750
46		1568	ВЦ 14-46-6,3	11,0	1000
47		1568	ВЦ 14-46-6,3	11,0	1000
48		2058	ВЦ 14-46-5	15,0	1500
49	12000	568	ВР 80-75-8	5,5	1000
50		1176	ВР 80-75-6,3	7,5	1500
51		1176	ВР 80-75-6,3	7,5	1500
52		1548	ВЦ 14-46-6,3	15,0	1000
53		1548	ВЦ 14-46-6,3	15,0	1000
54		2078	ВЦ 14-46-5	15,0	1500

МАРКИРОВКА:

Эжектор низкого давления ЭИ-1-05

где: ЭИ- модель эжектора;
1 - производительность в м³/ч (1000-12000);
05 - номер эжектора.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении
