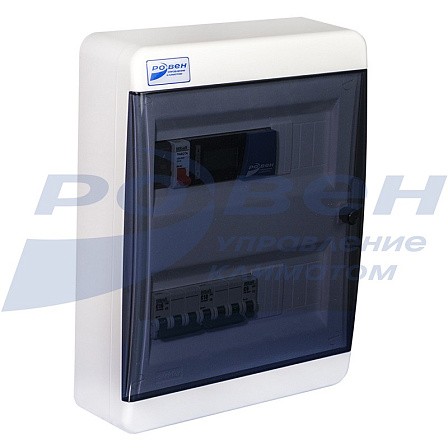

Стандартный щит управления

Технические характеристики и набор функций ЩУВ-П/В

* Асинхронные электродвигатели используются на большинстве радиальных и канальных вентиляторов (например, ВРН, ВРВ, РОКС, РОСА, VCP). Ознакомиться с данной информацией можно в описании к каждому вентилятору.
** Щит управления универсальный, подходит для всех асинхронных электродвигателей. Подбирается исходя из указанного диапазона номинального тока и напряжения, указанного в таблице.

Щит управления ЩУВ-П/В комплектуется:

• симисторный  регулятор скорости или преобразователь частоты

Алгоритм выбора щита управления ЩУВ-П/В:

• Определяем номинальный ток и рабочее напряжение вентилятора (указаны на оборудовании или в каталоге);
• По напряжению вентилятора и номинальному току подбираем модель ЩУВ-П/В из таблицы;
• Проверяем функциональные возможности щита из таблицы.

Пример подбора щита управления ЩУВ-П/В:
Оборудование:
Вентилятор радиальный ВРН-4,0-О-РК930-0,55/1500/220-380
У данного вентилятора номинальный ток 1,61 А, рабочее напряжение 380В,3ф., номинальный ток находится в диапазоне от 0,9 А до 4 А, выбираем щит управления Щит упр. Iк ЩУВ-П/В (380/0,9-4А)/2.1/4.1/5.2

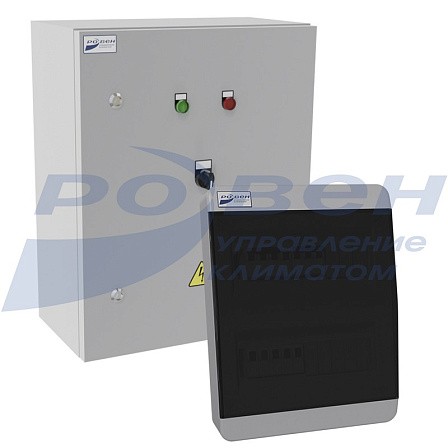

Технические характеристики и набор функций ЩУВВК

* Асинхронные электродвигатели используются на большинстве радиальных и канальных вентиляторов (например, ВРН, ВРВ, РОКС, РОСА, VCP). Ознакомиться с данной информацией можно в описании к каждому вентилятору.
** Пульт не входит в комплект поставки щита!
** Щит управления универсальный, подходит для всех асинхронных электродвигателей. Подбирается исходя из указанного диапазона номинального тока и напряжения, указанного в таблице.

Щит управления ЩУВВК комплектуется:

• симисторный  регулятор скорости или преобразователь частоты;
• датчик температуры наружного воздуха;
• датчик температуры приточного воздуха;
• датчик температуры обратного теплоносителя;
• термостат защиты от замерзания;
• реле контроля засорения фильтра.

Алгоритм выбора щита управления ЩУВВК:
Определяем номинальный ток и рабочее напряжение вентилятора (указаны на оборудовании или в каталоге);
По напряжению вентилятора и номинальному току подбираем модель ЩУВВК из таблицы;
Определяем тип смесительного узла;
Проверяем функциональные возможности щита из таблицы.

Пример подбора щита управления ЩУВВК:
Оборудование:

• Вентилятор канальный VCP-80-50/40-GQ/8D-1,7/750/380
• Смесительный узел СУ-R-3-40-4.0/24

ЩУВВК исполнения base обладают следующими функциями:

- управление приточным вентилятором через преобразователь частоты (преобразователь частоты в комплект не входит);
- поддержание приточной температуры, температуры обратной воды, посредством управления работой смесительного узла;
- управление приводом заслонки напряжением 220 В с возвратной пружиной;
- активная система защиты теплообменника от замерзания:

• защита в режиме «пуск»: предварительный прогрев теплообменника перед запуском;
• аварийная остановка системы при температуре обратной воды ниже 8 ºС (настраивается);
• защита в дежурном режиме (система в стопе): автоматическое поддержание температуры обратной воды 18 ºС (настраивается);
• автоматическое включение насоса смесительного узла в постоянный режим работы при температуре наружного воздуха ниже +3 ºС (настраивается) защита цепей питания включаемых устройств от короткого замыкания;
• - остановка работы щита управления по сигналу пожарной сигнализации с контролем защиты теплообменника от замерзания;
• - автоматическое переключение режимов «Зима»-«Лето» по датчику наружной температуры.
• - контроль загрязнения фильтра через датчик давления (в комплект не входит).

Функциональные возможности щитов управления ЩУВВК исполнения base

Технические характеристики щитов управления ЩУВВК исполнения base

Щит управления ЩУВВК исполнения base необходимо дополнительно комплектовать регулятором скорости и реле.

Алгоритм выбора щита ЩУВВК исполнения base:

1. Определяем номинальный ток и рабочее напряжение вентилятора (указаны на оборудовании или в каталоге);

2. По напряжению вентилятора и номинальному току подбираем модель ЩУВВК base из таблицы технических характеристик;
3. Выбираем регулятор скорости (при необходимости);
4. Комплектуем щит обязательным реле:

            - Реле температуры (термостат) типа KP61 – 1 шт.

Примеры подбора щитов управления ЩУВВК исполнения base:

Пример 1:

Задано: Вентилятор канальный VCP-80-50/40-GQ/8D-1,7/750/380.

У данного вентилятора номинальный ток 3,7 А, рабочее напряжение 3х380 В;
Номинальный ток находится в диапазоне от 0,54 А до 8 А, значит нам подходит щит управления Iк ЩУВВК-Н1(1,2А)-П (380/0,54 - 8А)/4.1/5.2-base;
Регулятор скорости подбирается по каталогу. Для данной модели вентилятора подходит преобразователь частоты RW-051 2,2 кВт (333M1009);
Дополнительно щит необходимо доукомплектовать реле:
- Реле температуры (термостат) (KP61) – 1 шт.

В случае контроля загрязнения фильтра добавляем Реле дифференциального давления (PS 500).

Пример 2:

Задано: Вентилятор канальный VCP-80-50/40-GQ/8D-1,7/750/380.

У данного вентилятора номинальный ток 3,7 А при напряжении 380 В, но его можно переключить в работу от напряжения 3 фазы 220 В (соединение обмоток в треугольник), при этом ток у него станет 3,7 А*√3≈ 6,41 А.
После переключения получаем напряжение 3х220 В, а номинальный ток 6,41 А. Номиyfльный ток находится в диапазоне от 0,3 А до 9,4 А, значит нам подходит щит управления Iк ЩУВВК-Н1(1,2А)-П (3х220/0,3 – 9,4А)/4.1/5.2-ПЧ220-base
Регулятор скорости подбирается по каталогу. Для данной модели вентилятора подходит преобразователь частоты RW-051 2,2 кВт (333M1005)
Дополнительно щит необходимо доукомплектовать реле:
- Реле температуры (термостат) (KP61) – 1 шт.

В случае контроля загрязнения фильтра добавляем Реле дифференциального давления (PS 500).
