Тепловентилятор РОВЕН-TF-30-AC

Код: РВР00229461
Товар в наличии
Страна происхождения
РОССИЯ
Единица измерения
шт
39 560 ₽
Описание товара
Характеристики
Описание товара

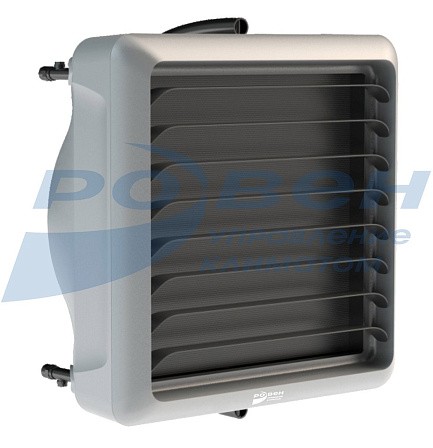

Тепловентилятор РОВЕН-TF предназначен как для отопления, так и для вентилирования значительного объема помещений, где не требуется постоянного поддержания комфортных температур, а необходимо быстрое их достижение. Установка тепловентилятора РОВЕН-TF позволяет существенно сэкономить электроэнергию в ночное время и нерабочие дни. Нагревательный элемент быстро достигает рабочей температуры, а принудительное нагнетание воздуха обеспечивает его более быструю циркуляцию в объёме помещения.

Тепловентилятор РОВЕН-TF состоит из прочного корпуса, выполненного из АBS-пластика, который нетоксичен, безопасен, безвреден для окружающей среды и может быть переработан вторично. Внутри него размещен медно-алюминиевый водяной теплообменник с высоким КПД и малошумный осевой вентилятор, который имеет 3 скорости вращения.
При включении РОВЕН-TF воздух, нагнетаемый вентилятором, подогревается теплообменником и с достаточной скоростью распространяется на большое пространство. Благодаря регулируемой жалюзи РОВЕН-TF и повороту на кронштейне можно направлять поток воздуха в необходимую зону помещения. В комплекте с каждым РОВЕН-TF идёт универсальный крепежный кронштейн, позволяющий монтировать тепловентилятор как горизонтально, так и вертикально.

Тепловентилятор РОВЕН-TF функционирует в качестве:

  • Основного тепла в помещении;
  • Дополнительного источника тепла, когда основная система отопления не справляется;
  • Местного обогрева локальных зон и рабочих мест;
  • Мобильного источника тепла для ремонтных и строительных работ.

Характеристики товара

Габаритные и присоединительные размеры

РОВЕН-TF чертеж.jpg

Технические характеристики

Типоразмер

РОВЕН-TF-30-АС

Мощность нагрева, кВт*

30

Расход воздуха, м3

5300/3900/2800

Электрическая мощность, Вт

240

Ток, А

1,1

Напряжение питания, В/Гц

220/50

Диаметр присоединительных патрубков, дюйм

3/4

Степень защиты электрооборудования

IP54

Габаритные размеры в упаковке (ВхШхГ), мм

800х800х500

Масса, кг

29

* При теплоносителе 90/70 и температуре воздуха в помещении 0 °C.

Данные для подбора тепловентилятора

РОВЕН-TF-30-АС

Температура теплоносителя (вода)

110/70

90/70

80/60

60/40

Vmax

Твозд.вх.

Твозд.вых.

Твозд.вых.

Твозд.вых.

Твозд.вых.

м3/ч

°С

кВт

°С

м3/ч

кПа

кВт

°С

м3/ч

кПа

кВт

°С

м3/ч

кПа

кВт

°С

м3/ч

кПа

5300

0

32

22

0,71

2

30

21

1,33

7

26

18

1,13

5

17

12

0,75

3

5

30

26

0,66

2

28

24

1,24

6

24

21

1,05

4

15

15

0,66

2

10

28

29

0,62

2

26

28

1,16

5

22

25

0,96

4

13

19

0,57

2

15

26

33

0,58

1

24

32

1,07

4

20

29

0,87

3

11

23

0,48

1

20

24

36

0,53

1

22

35

0,98

4

18

32

0,78

3

9

26

0,40

1


Рекомендуемая схема обвязки

РОВЕН-TF схема обвязки.jpg

Электрическая схема подключения
РОВЕН-TF электросхема.jpg

* Максимальное количество тепловентиляторов управляемых 1 пультом:
РОВЕН-TF-30-AC - 2 шт.; РОВЕН-TF-50-AC - 2 шт.; РОВЕН-TF-70-AC - 1 шт.

Подробное описание опций и аксессуаров

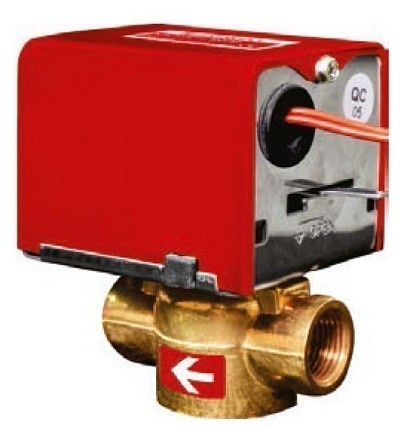

Двухходовой клапан с приводом


Двухходовые клапаны VZ-220 используются для управления теплоносителем (холодной или горячей водой) в системах отопления или кондиционирования . Регулирующий клапан приводится в действие синхронным гистерезисным двигателем с возвратной пружиной .
В состоянии покоя клапан находится в нормально закрытом состоянии, теплоноситель не может протекать через клапан . При подаче на него рабочего напряжения клапан открывается, позволяя теплоносителю циркулировать в системе отопления или кондиционирования.
Время срабатывания клапана: открытие ≤ 18 с; закрытие ≤ 17 с.
Температура окружающего воздуха +5 …+40°С.
Температура теплоносителя: +5 … +94°С.

Габаритные размеры, мм


Модель

С

D

E

F

G

VZ-220

108

66

68

87

83

Технические характеристики клапанов

Модель

Напряжение, В, Гц

Мощность, Вт

Диаметр

Пропускная способность (Kv), м3

Давление закрытия, МПа

Макс. рабочее давление, МПа

Масса, кг

VZ-220

240±10%, 50/60

<6,5

G3/4”

3,2

0 .20

1,6

0,7

Узел для тепловентилятора

Узел прохода.jpg

Узел регулирования для подключения тепловентилятора к трубопроводам теплоснабжения, а также для автоматического управления подачей теплоносителя в теплообменник по сигналу от датчика температуры воздуха в помещении.

Наименование

Краткое описание

Узел для тепловентилятора РОВЕН-TF-30

Узел регулирования включает (Двухходовой клапан, шаровый кран - 2шт, косой фильтр, воздухоотводчик, сливной кран, ниппель, тройник, разъемное соединение американка, соединительные подводки длинной 500мм)

Узел для тепловентилятора РОВЕН-TF-50/70

Узел регулирования включает (Двухходовой клапан, шаровый кран - 2шт, косой фильтр, воздухоотводчик, сливной кран, ниппель, тройник, разъемное соединение американка, соединительные подводки длинной 500мм)

Гибкая подводка

Гибкая подводка облегчает подключение воды к тепловентилятору под любым углом установки. После подключения тепловентилятор можно поворачивать в любую сторону.

Наименование

Краткое описание

Гибкая подводка длина 0,5м с комплектом фитингов 3/4 (комплект 2шт).

Нержавеющая подводка длинной 0,5м - 2шт, латунный разъемный фитинг 3/4 НР - 2шт. Латунный разъемный фитинг 3/4 ВР - 2шт. Катушка фум ленты, 2 ниппеля 3/4.

Гибкая подводка длина 1м с комплектом фитингов 3/4 (комплект 2шт).

Нержавеющая подводка длинной 1м, латунный разъемный фитинг 3/4 НР - 1шт. Латунный разъемный фитинг 3/4 ВР - 1шт. Катушка фум ленты, 2 ниппеля 3/4.

Гибкая подводка длина 1,5м с комплектом фитингов 3/4 (комплект 2шт).

Нержавеющая подводка длинной 1,5м, латунный разъемный фитинг 3/4 НР - 1шт. Латунный разъемный фитинг 3/4 ВР - 1шт. Катушка фум ленты, 2 ниппеля 3/4.

Гибкая подводка длина 2м с комплектом фитингов 3/4 (комплект 2шт).

Нержавеющая подводка длинной 2м, латунный разъемный фитинг 3/4 НР - 1шт. Латунный разъемный фитинг 3/4 ВР - 1шт. Катушка фум ленты, 2 ниппеля 3/4.

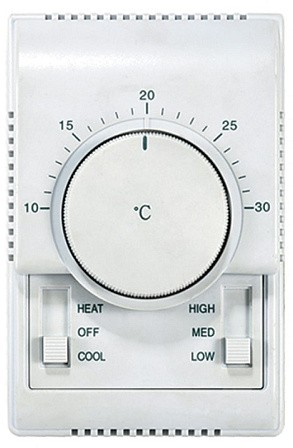

Настенный пульт DF

DF-KJR-18B Eco.jpg

Регулирует скорость вращения вентилятором, открывает клапан с электроприводом и включает вентилятор на установленной скорости при падении температуры в помещении ниже заданной.

Параметры

Значения

Диапазон регулирования температуры воздуха, °С

10…30

Температурный дифференциал, °С

1

Температурный диапазон при эксплуатации, °С

0…45

Влажностный диапазон при эксплуатации

5~90% RH

Температура хранения, °С

-10…+60

Напряжение питания

AC 220 В±10%, 50/60 Гц

Рабочий ток, А

1(0.5)A

Диаметр проводов для подключения термостата, мм2

0.5x2.5

Габаритные размеры, мм (ДхШхВ)

130х85х43
