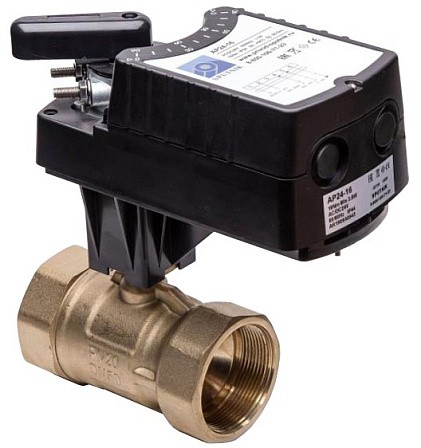

Кран с электроприводом SPUTNIK
Двухходовые и трехходовые краны с электроприводом предназначены для регулирования потока горячей или холодной воды, с управлением электроприводами по сигналу регулятора температуры в системах отопления, вентиляции и кондиционирования воздуха.
Общие характеристики
Класс защиты: II
Уровень шума (работа): <45 db
Рабочая температура жидкости: -5°…120° С
Температура окружающей среды: -30°…60° С
Влажность окружающей среды: 5%...95% не конденсируется
Защита от перегрузок: есть
Класс давления: PN20
Максимальное давление в корпусе крана: 25 бар
Перепад давления: 2,5 бар
Материал уплотнения в кране: седло PTFE, шток EPDM
Материал крана: корпус латунь, шар нержавеющая сталь
Концентрация этиленгликоля должна быть меньше или равна 45%
Утечка в закрытом кране: 0%
Резьба соответствие: ГОСТ 6357-81 или BSPP. Внутренняя/внутренняя
Технические характеристики моделей
|
Модель |
Напряжение, В |
Номинальный (условный) диаметр |
Пропускная способность |
Крутящий момент, Нм |
Время срабатывания, с |
Степень защиты |
Управление |
|
2-х ходовые краны |
|||||||
|
AR230-2-S K2 DN15 Kvs1,6 |
230 |
15 |
1,6 |
2 |
60…90 |
IP54 |
2х/3х позиционное; 230V AC; микропереключатель, контролируемый угол положения клапана 5° или 85° |
|
AR230-2-S K2 DN15 Kvs2,5 |
230 |
15 |
2,5 |
2 |
60…90 |
IP54 |
|
|
AR230-2-S K2 DN20 Kvs4 |
230 |
20 |
4 |
2 |
60…90 |
IP54 |
|
|
AR230-2-S K2 DN20 Kvs6,3 |
230 |
20 |
6,3 |
2 |
60…90 |
IP54 |
|
|
AR230-4-S K2 DN25 Kvs10 |
230 |
25 |
10 |
4 |
70…100 |
IP54 |
|
|
AR230-4-S K2 DN25 Kvs16 |
230 |
25 |
16 |
4 |
70…100 |
IP54 |
|
|
AR230-8-S K2 DN32 Kvs25 |
230 |
32 |
25 |
8 |
30...45 |
IP44 |
2х/3х позиционное; 230V AC; микропереключатели с регулируемым углом контроля |
|
AR230-8-S K2 DN40 Kvs40 |
230 |
40 |
40 |
8 |
30...45 |
IP44 |
|
|
AR230-16-S K2 DN50 Kvs63 |
230 |
50 |
63 |
16 |
80…110 |
IP44 |
|
|
AR24-2-S K2 DN15 Kvs1,6 |
24 |
15 |
1,6 |
2 |
50…70 |
IP54 |
2х/3х позиционное; 24V AC/DC; микропереключатель, контролируемый угол положения клапана 5° или 85° |
|
AR24-2-S K2 DN15 Kvs2,5 |
24 |
15 |
2,5 |
2 |
50…70 |
IP54 |
|
|
AR24-2-S K2 DN20 Kvs4 |
24 |
20 |
4 |
2 |
50…70 |
IP54 |
|
|
AR24-2-S K2 DN20 Kvs6,3 |
24 |
20 |
6,3 |
2 |
50…70 |
IP54 |
|
|
AR24-4-S K2 DN25 Kvs10 |
24 |
25 |
10 |
4 |
50…70 |
IP54 |
|
|
AR24-4-S K2 DN25 Kvs16 |
24 |
25 |
16 |
4 |
50…70 |
IP54 |
|
|
AR24-8-S K2 DN32 Kvs25 |
24 |
32 |
25 |
8 |
30...45 |
IP44 |
2х/3х позиционное; 24V AC/DC; микропереключатели с регулируемым углом контроля |
|
AR24-8-S K2 DN40 Kvs40 |
24 |
40 |
40 |
8 |
30...45 |
IP44 |
|
|
AR24-16-S K2 DN50 Kvs63 |
24 |
50 |
63 |
16 |
80…110 |
IP44 |
|
|
AP24-2 K2 DN15 Kvs1,6 |
24 |
15 |
1,6 |
2 |
50…70 |
IP54 |
Аналоговое (пропорциональное); 24V AC/DC, 0…10V |
|
AP24-2 K2 DN15 Kvs2,5 |
24 |
15 |
2,5 |
2 |
50…70 |
IP54 |
|
|
AP24-2 K2 DN20 Kvs4 |
24 |
20 |
4 |
2 |
50…70 |
IP54 |
|
|
AP24-2 K2 DN20 Kvs6,3 |
24 |
20 |
6,3 |
2 |
50…70 |
IP54 |
|
|
AP24-4 K2 DN25 Kvs10 |
24 |
25 |
10 |
4 |
50…70 |
IP54 |
|
|
AP24-4 K2 DN25 Kvs16 |
24 |
25 |
16 |
4 |
50…70 |
IP54 |
|
|
AP24-8 K2 DN32 Kvs25 |
24 |
32 |
25 |
8 |
30...45 |
IP44 |
Аналоговое (пропорциональное); 24V AC/DC; 0…10V, 0-20 mA |
|
AP24-8 K2 DN40 Kvs40 |
24 |
40 |
40 |
8 |
30...45 |
IP44 |
|
|
AP24-16 K2 DN50 Kvs63 |
24 |
50 |
63 |
16 |
80…110 |
IP44 |
|
|

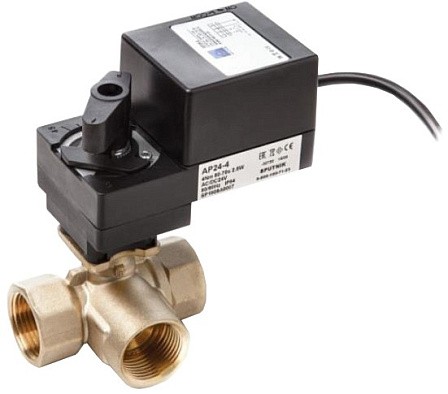

3-х ходовые краны |
|||||||
|
AR230-2-S K3 DN15 Kvs1 |
230 |
15 |
1 |
2 |
60…90 |
IP54 |
2х/3х позиционное; 230V AC; микропереключатель, контролируемый угол положения клапана 5° или 85° |
|
AR230-2-S K3 DN15 Kvs1,6 |
230 |
15 |
1,6 |
2 |
60…90 |
IP54 |
|
|
AR230-2-S K3 DN15 Kvs2,5 |
230 |
15 |
2,5 |
2 |
60…90 |
IP54 |
|
|
AR230-2-S K3 DN20 Kvs4 |
230 |
20 |
4 |
2 |
60…90 |
IP54 |
|
|
AR230-2-S K3 DN20 Kvs6,3 |
230 |
20 |
6,3 |
2 |
60…90 |
IP54 |
|
|
AR230-4-S K3 DN25 Kvs10 |
230 |
25 |
10 |
4 |
70..100 |
IP54 |
|
|
AR230-4-S K3 DN25 Kvs16 |
230 |
25 |
16 |
4 |
70..100 |
IP54 |
|
|
AR230-8-S K3 DN32 Kvs25 |
230 |
32 |
25 |
8 |
30…45 |
IP54 |
2х/3х позиционное; 230V AC; микропереключатели с регулируемым углом контроля |
|
AR230-8-S K3 DN40 Kvs25 |
230 |
40 |
25 |
8 |
30…45 |
IP44 |
|
|
AR230-8-S K3 DN40 Kvs40 |
230 |
40 |
40 |
8 |
30…45 |
IP44 |
|
|
AR230-16-S K3 DN50 Kvs63 |
230 |
50 |
63 |
16 |
80…110 |
IP44 |
|
|
AR24-2-S K3 DN15 Kvs1 |
24 |
15 |
1 |
2 |
50…70 |
IP54 |
2х/3х позиционное; 24V AC/DC; микропереключатель, контролируемый угол положения клапана 5° или 85° |
|
AR24-2-S K3 DN15 Kvs1,6 |
24 |
15 |
1,6 |
2 |
50…70 |
IP54 |
|
|
AR24-2-S K3 DN15 Kvs2,5 |
24 |
15 |
2,5 |
2 |
50…70 |
IP54 |
|
|
AR24-2-S K3 DN20 Kvs4 |
24 |
20 |
4 |
2 |
50…70 |
IP54 |
|
|
AR24-2-S K3 DN20 Kvs6,3 |
24 |
20 |
6,3 |
2 |
50…70 |
IP54 |
|
|
AR24-4-S K3 DN25 Kvs10 |
24 |
25 |
10 |
4 |
50…70 |
IP54 |
|
|
AR24-4-S K3 DN25 Kvs16 |
24 |
25 |
16 |
4 |
50…70 |
IP54 |
|
|
AR24-8-S K3 DN32 Kvs25 |
24 |
32 |
25 |
8 |
30…45 |
IP44 |
2х/3х позиционное; 24V AC/DC; микропереключатели с регулируемым углом контроля |
|
AR24-8-S K3 DN40 Kvs25 |
24 |
40 |
25 |
8 |
30…45 |
IP44 |
|
|
AR24-8-S K3 DN40 Kvs40 |
24 |
40 |
40 |
8 |
30…45 |
IP44 |
|
|
AR24-16-S K3 DN50 Kvs63 |
24 |
50 |
63 |
16 |
80…110 |
IP44 |
|
|
AP24-2 K3 DN15 Kvs1 |
24 |
15 |
1 |
2 |
50…70 |
IP54 |
Аналоговое (пропорциональное); 24V AC/DC, 0…10V |
|
AP24-2 K3 DN15 Kvs1,6 |
24 |
15 |
1,6 |
2 |
50…70 |
IP54 |
|
|
AP24-2 K3 DN15 Kvs2,5 |
24 |
15 |
2,5 |
2 |
50…70 |
IP54 |
|
|
AP24-2 K3 DN20 Kvs4 |
24 |
20 |
4 |
2 |
50…70 |
IP54 |
|
|
AP24-2 K3 DN20 Kvs6,3 |
24 |
20 |
6,3 |
2 |
50…70 |
IP54 |
|
|
AP24-4 K3 DN25 Kvs10 |
24 |
25 |
10 |
4 |
50…70 |
IP54 |
|
|
AP24-4 K3 DN25 Kvs16 |
24 |
25 |
16 |
4 |
50…70 |
IP54 |
|
|
AP24-8 K3 DN32 Kvs25 |
24 |
32 |
25 |
8 |
30…45 |
IP44 |
Аналоговое (пропорциональное); 24V AC/DC; 0…10V, 0-20 mA |
|
AP24-8 K3 DN40 Kvs25 |
24 |
40 |
25 |
8 |
30…45 |
IP44 |
|
|
AP24-8 K3 DN40 Kvs40 |
24 |
40 |
40 |
8 |
30…45 |
IP44 |
|
|
AP24-16 K3 DN50 Kvs63 |
24 |
50 |
63 |
16 |
80…110 |
IP44 |
|
Электрические схемы подключения
Для кранов с электроприводом AR230-S K2 DN15…DN25; AR230-S K3 DN15…DN25
Для кранов с электроприводом AR230-S K2 DN32…DN50; AR230-S K3 DN32…DN50
Для кранов с электроприводом AR24-S K2 DN15…DN25; AR24-S K3 DN15…DN25
Для кранов с электроприводом AR24-S K2 DN32…DN50; AR24-S K3 DN32…DN50
Для кранов с электроприводом AP24 K2 DN15… DN25; AP24 K3 DN15… DN25
Для кранов с электроприводом AP24 K2 DN32… DN50; AP24 K3 DN32… DN50
Не представленные в наличии модели доступны к поставке под заказ
