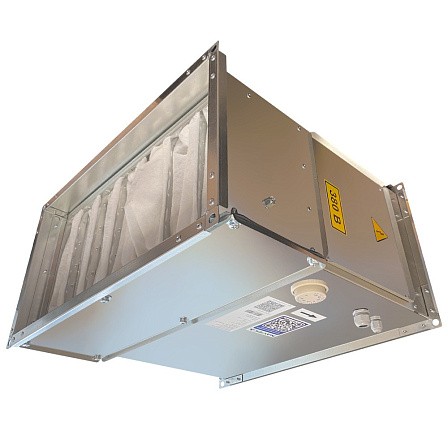

Воздухонагреватель электрический прямоугольный предварительный E (PTC) с термостатом
Нагреватели применяются для предварительного нагрева воздуха перед такими устройствами как рекуператор или водяной нагреватель.
Корпус изготавливается из оцинкованного стального листа. В качестве нагревателей используются ТЭН на технологии PTC, который позволяет безопасно осуществлять нагрев приточного воздуха. В соединительной коробке имеются необходимые клеммы для электросоединений, с винтовыми клеммами. Степень защиты крышки IP40.
В корпусе установлен фильтр с классом очистки G4 для защиты от попадания загрязнений на нагревательные элементы.
В нагреватель интегрирован регулируемый термостат. Чувствительный термобаллон термостата отслеживает температуру входящего воздуха, и, если входящий воздух имеет температуру ниже установленного значения, то осуществляется подача питания на нагревательный элемент.

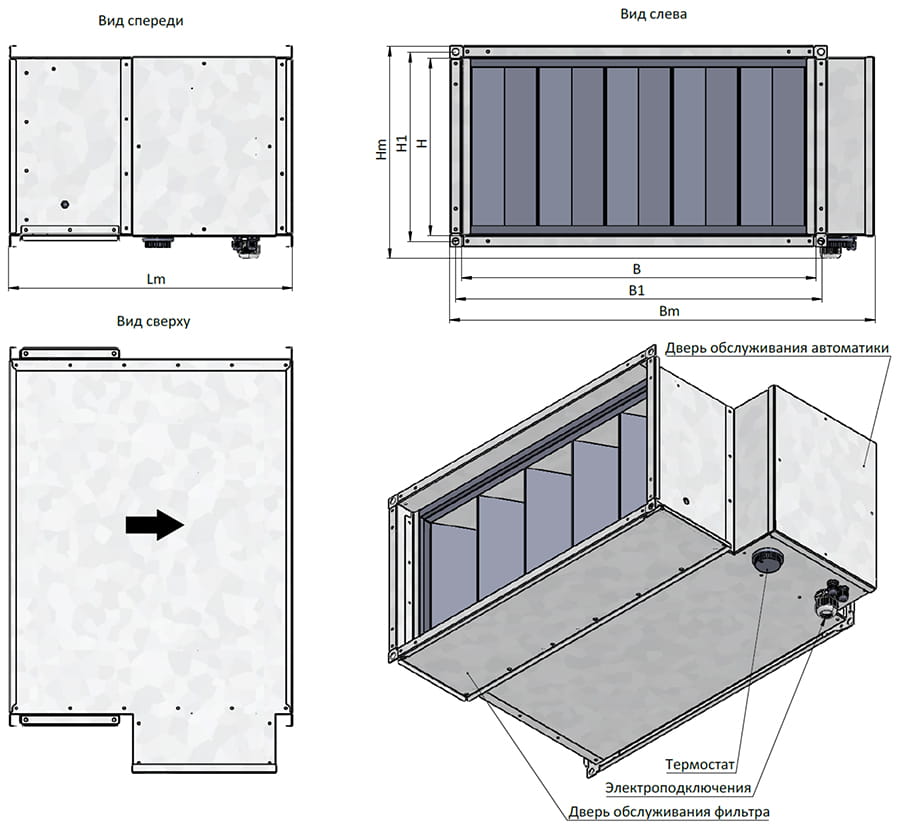

Габаритные и присоединительные размеры, мм
|
Модель |
B |
H |
B1 |
H1 |
Lm |
Bm |
Hm |
|
E... - 4020 |
400 |
200 |
420 |
220 |
480 |
535 |
270 |
|
E... - 5025 |
500 |
250 |
520 |
270 |
480 |
635 |
320 |
|
E... - 5030 |
500 |
300 |
520 |
320 |
480 |
635 |
370 |
|
E... - 6030 |
600 |
300 |
620 |
320 |
480 |
735 |
370 |
|
E... - 6035 |
600 |
350 |
620 |
370 |
480 |
735 |
420 |
|
E... - 7040 |
700 |
400 |
730 |
430 |
480 |
845 |
480 |
|
E... - 8050 |
800 |
500 |
830 |
530 |
480 |
945 |
580 |
|
E... -10050 |
1000 |
500 |
1030 |
530 |
480 |
1145 |
580 |
Технические характеристики
|
Модель |
Напряжение, В |
Мощность электрическая, кВт |
Ток, А |
Сечение (рекомендуемое) |
Автомат (рекомендуемый) |
Масса, кг |
Схема подключения № |
Количество ступеней |
|
E3.5-4020 |
1~220В |
3,5 |
21,0 |
3х 4 мм2 (L,N,PE) |
1P C25A |
8,1 |
1 |
1 |
|
E7-4020 |
3~380В |
7 |
15,8 |
5х 2,5 мм2 (L1,L2,L3,N,PE) |
3P C16A |
8,4 |
1 |
2 |
|
E3.5-5025 |
1~220В |
3,5 |
21,0 |
3х 4 мм2 (L,N,PE) |
1P C25A |
9,7 |
1 |
1 |
|
E7-5025 |
3~380В |
7 |
15,8 |
5х 2,5 мм2 (L1,L2,L3,N,PE) |
3P C16A |
10,0 |
1 |
1 |
|
E3.5-5030 |
1~220В |
3,5 |
21,0 |
3х 4 мм2 (L,N,PE) |
1P C25A |
10,5 |
1 |
1 |
|
E7-5030 |
3~380В |
7 |
15,8 |
5х 2,5 мм2 (L1,L2,L3,N,PE) |
3P C16A |
10,9 |
2 |
1 |
|
E11-5030 |
3~380В |
11 |
21,0 |
5х 4 мм2 (L1,L2,L3,N,PE) |
3P C25A |
11,2 |
2 |
1 |
|
E7-6030 |
3~380В |
7 |
21,0 |
5х 4 мм2 (L1,L2,L3,N,PE) |
3P C25A |
11,7 |
2 |
1 |
|
E15-6030 |
3~380В |
15 |
31,5 |
5х 6 мм2 (L1,L2,L3,N,PE) |
3P C32A |
12,5 |
2 |
1 |
|
E7-6035 |
3~380В |
7 |
21,0 |
5х 4 мм2 (L1,L2,L3,N,PE) |
3P C25A |
12,6 |
2 |
1 |
|
E15-6035 |
3~380В |
15 |
31,5 |
5х 6 мм2 (L1,L2,L3,N,PE) |
3P C32A |
13,4 |
2 |
1 |
|
E7-7040 |
3~380В |
7 |
21,0 |
5х 4 мм2 (L1,L2,L3,N,PE) |
3P C25A |
14,4 |
2 |
1 |
|
E15-7040 |
3~380В |
15 |
31,5 |
5х 6 мм2 (L1,L2,L3,N,PE) |
3P C32A |
15,2 |
2 |
1 |
|
E22-7040 |
3~380В |
22 |
42,0 |
5х16 мм2 (L1,L2,L3,N,PE) |
3P C50A |
15,9 |
3 |
2 |
|
E15-8050 |
3~380В |
15 |
31,5 |
5х 6 мм2 (L1,L2,L3,N,PE) |
3P C32A |
18,0 |
2 |
1 |
|
E22-8050 |
3~380В |
22 |
42,0 |
5х16 мм2 (L1,L2,L3,N,PE) |
3P C50A |
18,8 |
3 |
2 |
|
E30-8050 |
3~380В |
30 |
63,0 |
5х16 мм2 (L1,L2,L3,N,PE) |
3P C63A |
19,5 |
3 |
2 |
|
E15-10050 |
3~380В |
15 |
31,5 |
5х 6 мм2 (L1,L2,L3,N,PE) |
3P C32A |
20,0 |
2 |
1 |
|
E22-10050 |
3~380В |
22 |
42,0 |
5х16 мм2 (L1,L2,L3,N,PE) |
3P C50A |
20,8 |
3 |
2 |
|
E30-10050 |
3~380В |
30 |
63,0 |
5х16м мм2 (L1,L2,L3,N,PE) |
3P C63A |
21,5 |
3 |
2 |
Электрические схемы подключения

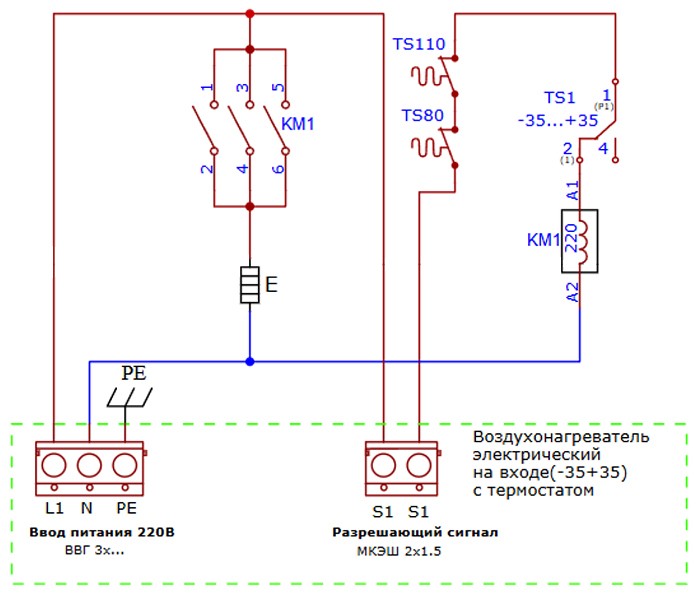

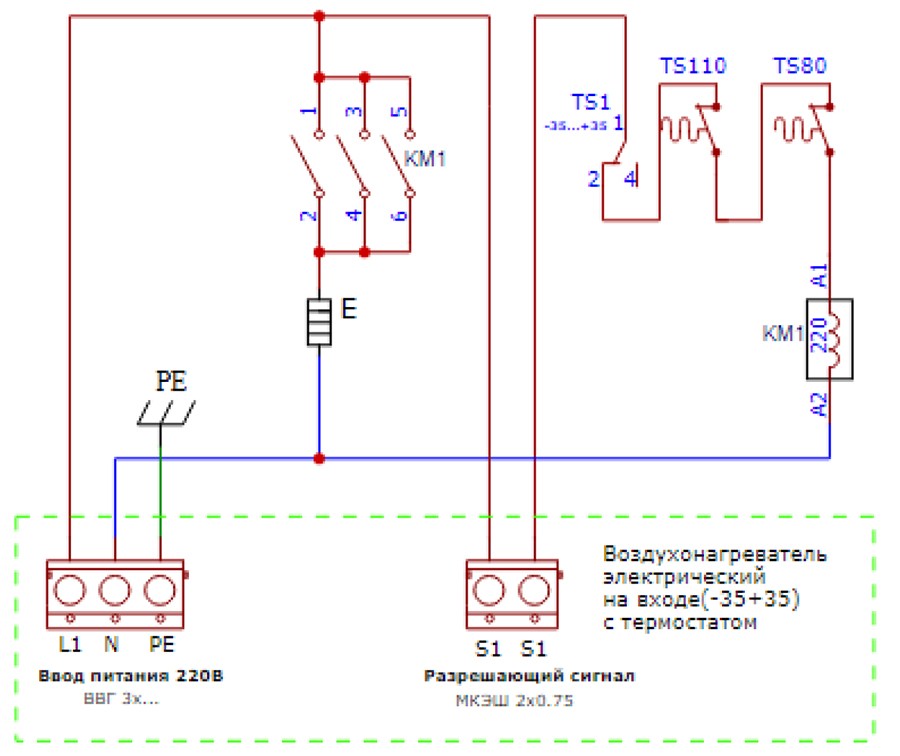

Схема №1
Предварительный (РТС) с термостатом 220В

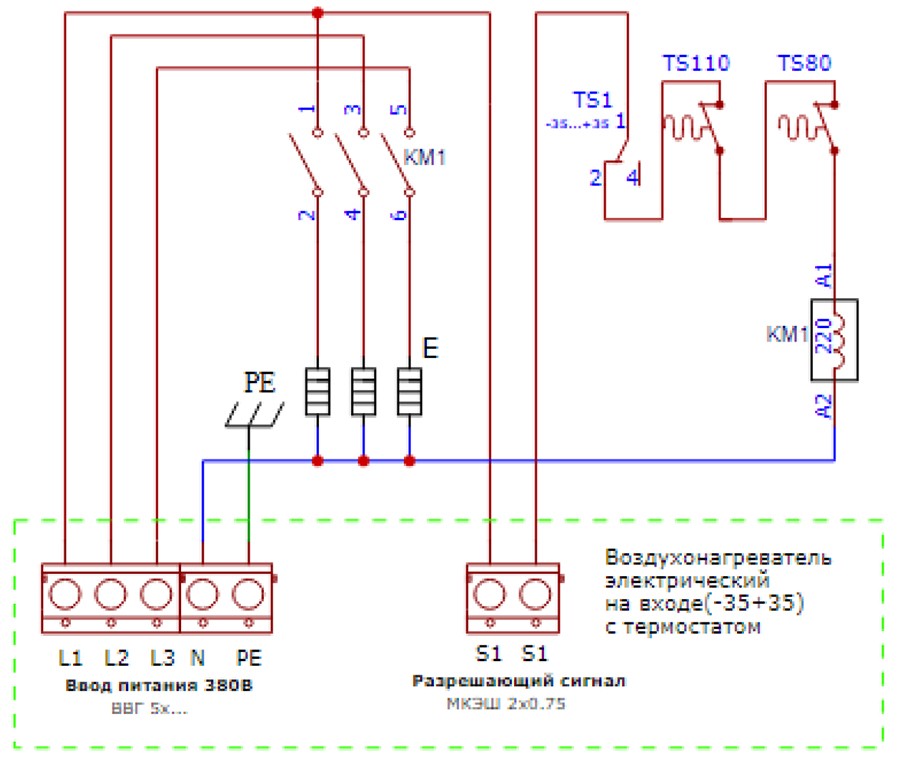

Схема №2
Предварительный (РТС) с термостатом 380В

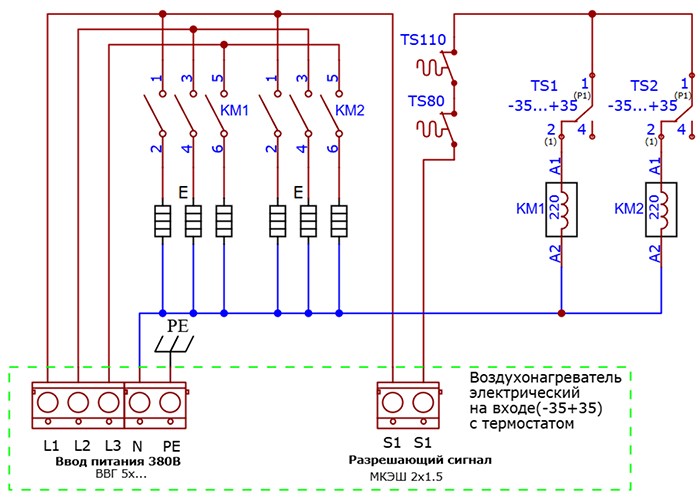

Схема №3
Предварительный (РТС) с термостатом 380В (2 ступени)
