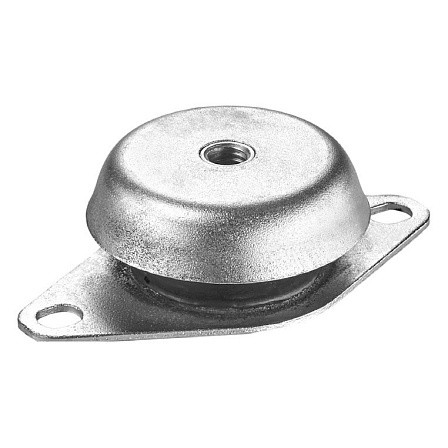

Виброизолятор OK-LAS
Виброизоляторы предназначены для предотвращения распространения вибрации от чиллера по строительным конструкциям.
Материал изготовления: оцинкованная сталь. Эластичная составляющая: натуральный каучук черного цвета.
Рабочая температура: -30°C … +80°C.
Характеристики
|
Модель виброизолятора |
Твёрдость |
A, мм |
B, мм |
C, мм |
D, мм |
E, мм |
F, мм |
G, мм |
H, мм |
Максим. Нагрузка, кг |
Модель чиллера |
Кол-во виброизоляторов на чиллер |
|
OKCS.062.M12 SH60 (+/-5) |
60 |
M12 |
50 |
62 |
2 |
30 |
8,5 |
85 |
100 |
214 |
ARC 65 |
4 |
|
OKCS.092.M12 SH60 (+/-5) |
60 |
M12 |
72 |
92 |
3 |
44 |
10,5 |
110 |
130 |
343 |
ARC 130 |
4 |
Рекомендации к применению (выбору) виброизоляторов:
Рекомендуется применять расчет нагрузки на 1 виброизолятор в следующих соотношениях: от 50% - до 90% от максимальной нагрузки в кг., но не более нее (т.е. 100%)
1. OKCS.062.M12 SH60 (+/-5) — рекомендуемы диапазон нагрузки: от 107 кг до 192,6 кг, но не более 214 кг.
2. OKCS.092.M12 SH60 (+/-5) — рекомендуемы диапазон нагрузки: от 171,5 кг до 308,7 кг, но не более 343 кг.
1. Чиллер ARС 65 CH-S-EP/VG-410 – рабочий вес 655 кг (с теплоносителем) и имеет 4 точки опоры (крепления).
655 кг / 4 шт = 163,8 кг масса приходящаяся на одну опору чиллера.
2. Чиллер ARС 130 CH-S-EP/VG-410 – рабочий вес 1050 кг (с теплоносителем) и имеет 4 точки опоры (крепления).
1050 кг / 4 шт = 262,5 кг масса приходящаяся на одну опору чиллера
.
Не представленные в наличии модели доступны к поставке под заказ
